上海川沪阀门有限公司

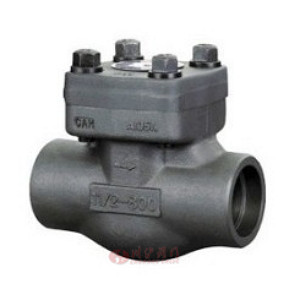

锻钢内螺纹止回阀图片

锻钢内螺纹止回阀 型号:H42H

锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖:按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。可选的密封阀瓣形式有旋启式、升降式、球型三种,连接标准可执行美标或国标螺纹,焊接和法兰连接。

锻钢内螺纹止回阀 技术参数

公称压力(Mpa) 实验压力 工作温度(℃)
强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)
1.6 2.4 1.76 0.6 ≤350
2.5 3.75 3.75 0.6
4.0 6.0 4.4 0.6
6.4 9.6 7.04 0.6
10.0 15.0 11.0 0.6

锻钢内螺纹止回阀 结构图

锻钢内螺纹止回阀结构图

锻钢内螺纹止回阀 外形尺寸

800Lb
NPS (in) 缩径 (R.P) 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全径 (F.P)   3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L (mm) 79 79 92 111 120 120 140 170
H (mm) 61 61 61 78 84 101 120 133
900Lb~1500Lb
NPS (in) 缩径 (R.P) 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全径 (F.P)   3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L (mm) 92 111 111 120 140 140 162 178
H (mm) 61 79 79 97 105 120 140 140
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要锻钢内螺纹止回阀产品详细样本。

锻钢内螺纹止回阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

锻钢内螺纹止回阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求

  • 升降式止回阀
  • 升降式止回阀
    升降式止回阀(材质不锈钢、法兰连接、适用于水、蒸汽、油品、硝酸、强氧化性等介质)
  • 旋启式止回阀
  • 旋启式止回阀
    旋启式止回阀(材质不锈钢、法兰连接、适用于水、蒸汽、油品、硝酸、强氧化性等介质)
  • 保温止回阀
  • 保温止回阀
    保温止回阀(材质不锈钢、高压、锻造不锈钢、法兰连接、适合需要保温的介质使用)
  • 蝶式止回阀
  • 蝶式止回阀
    蝶式止回阀(阀体材质不锈钢、对夹式连接、适合水、气体等场合使用)
  • 单瓣止回阀
  • 单瓣止回阀
    单瓣止回阀(阀体材质不锈钢、对夹式连接、单瓣式)
  • 锻钢止回阀
  • 锻钢止回阀
    锻钢止回阀(材质A105,锻打、法兰连接、高压)
  • 锻打不锈钢止回阀
  • 锻打不锈钢止回阀
    锻打不锈钢止回阀(阀体材质不锈钢、法兰连接、高压)
  • 锻打螺纹止回阀
  • 锻打螺纹止回阀
    锻打螺纹止回阀(阀体材质不锈钢、内螺纹连接)
止回阀说明书 下载
