上海川沪阀门有限公司

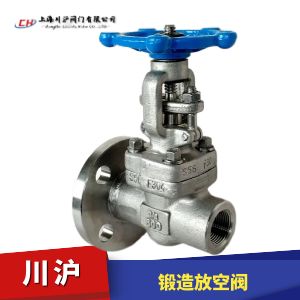

锻钢放空导淋阀图片

锻钢放空导淋阀 型号:Z21H

锻钢放空导淋阀一种是体盖螺栓连接锻钢加长端闸阀,按这种连接形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片密封,优点是便于维修。锻钢排液放空阀种体盖焊接连接锻钢加长端闸阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,优点是无外泄漏。锻钢排液放空阀第三种是压力自紧式阀盖锻钢加长端闸阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,内压自密封环密封,优点是内部压力越大,其密封性能越好。

锻钢放空导淋阀 技术参数

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PIFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 销钉 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 Flexible Graphite PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃

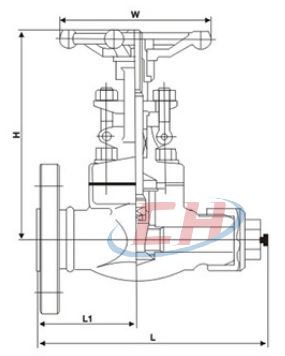

锻钢放空导淋阀 结构图

锻钢放空导淋阀结构图

锻钢放空导淋阀 外形尺寸

公称通径
Norminal diameter
缩径 Reduoed port mm(n) 15(1/2) 20(3/4) 25(1) 32(1-1/4) 40(1-1/2)
全径
Full port
mm(n) 10(3/8) 15(1/2) 20(3/4) 25(1) 32(1-1/4)
d mm 10 12.7 18 23 28.5
  L1 Class 150 mm 60 65 70 75 85
Class300 mm 70 76 82.5 89 95
Class600 mm 82.5 95 108 114.5 120.5
  L Class150 mm 150 157 179 200 213
Class300 mm 159 170 193 216 224
Class600 mm 172 190 220 240 250
H(开Open) mm 166 169 193 230 246
W mm 100 100 125 160 160
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要锻钢放空导淋阀产品详细样本。

锻钢放空导淋阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

锻钢放空导淋阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
