上海川沪阀门有限公司

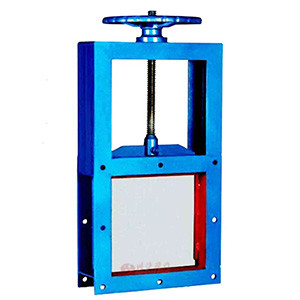

手动插板阀图片

手动插板阀 型号:LMD

手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛应用于矿山、粮食等行业控制流量变化或迅速切断(特料直径≤50mm)。

附件选型
手动插板阀又称为螺旋闸阀,可配Z型电动执行组成电动插板阀,用于切断管道中介质,或者配气动执行机构,组成气动插板阀。

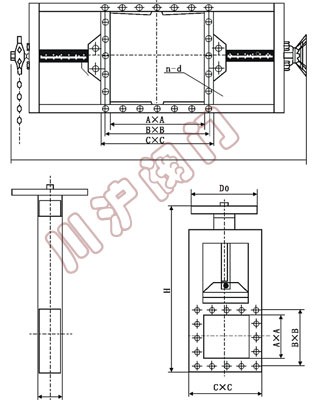

手动插板阀 结构图

手动插板阀结构图

手动插板阀 外形尺寸

LMD型螺旋闸门、手动插板阀外形结构尺寸(mm)
类别 A×A B×B C×C L H D0 n-d
单向 220×200 256×256 296×296 100 820 300 8-φ12
250×250 306×306 346×346 100 930 340 8-φ14
300×300 356×356 396×396 100 1050 380 8-φ14
400×400 456×456 496×496 100 1140 445 12-φ14
450×450 510×510 556×556 120 1450 530 12-φ18
500×500 560×560 606×606 120 1610 580 16-φ18
双向 600×600 660×660 706×706 120 1830 450 16-φ18
700×700 770×770 820×820 140 2130 450 20-φ18
800×800 870×870 920×920 140 2440 450 20-φ18
900×900 974×974 1030×1030 160 2660 450 24-φ23
1000×1000 1074×1074 1130×113 160 2870 450 24-φ23
说明 LMD-单向 Ⅰ-手轮 链条节数M=0.105×-113(×是丝杆中心离地面高度)距地面小于1.7米用于手轮大于1.7米用链轮
LMD-双向 Ⅱ-链条
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要手动插板阀产品详细样本。

手动插板阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

手动插板阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
