上海川沪阀门有限公司

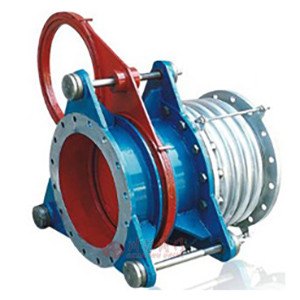

盲板阀带波纹管图片

盲板阀带波纹管 型号:FC43X

盲板阀带波纹管又名手动扇形盲板阀、手动翻板阀、手动扇形阀,为长结构系列,在右阀体上设有伸缩器,用于较长管路中(注:不能作为管路的补偿器),可以补偿阀门启闭过程中产生的阀体轴向位移,减小阀门的启闭力矩。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。
盲板阀带波纹管广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。

盲板阀带波纹管性能规范

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
<120 <250 <300
适用介质 煤气等有毒、有害、易燃气体
采用标准 连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料 阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

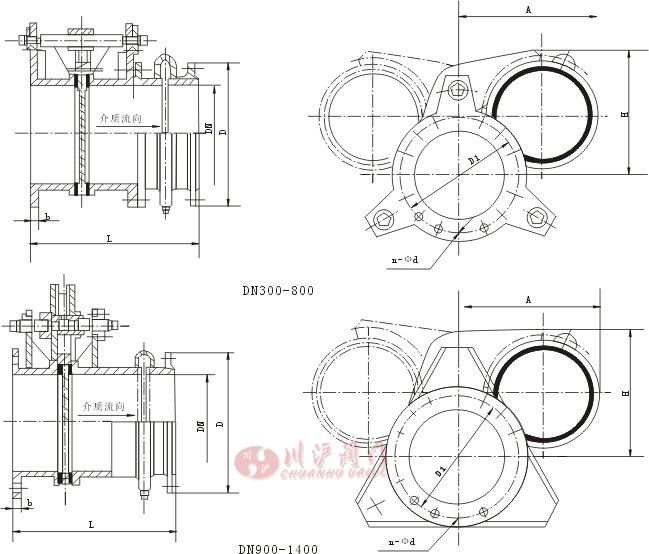

盲板阀带波纹管结构图

盲板阀带波纹管结构图

盲板阀带波纹管安装尺寸

DN D D1 b n-φd 长系列 L
200 320 280 14 8-φ18 500
250 375 335 14 12-φ18 500
300 440 395 16 12-φ22 500
350 490 445 16 12-φ22 500
400 540 495 16 16-φ22 600
450 595 550 20 16-φ22 600
500 645 600 20 20-φ22 600
600 755 705 20 20-φ26 600
700 860 810 20 24-φ26 600
800 975 920 22 24-φ30 600
900 1075 1020 22 24-φ30 630
1000 1175 1120 22 28-φ30 630
1200 1375 1320 22 32-φ30 750
1400 1575 1520 26 36-φ30 750
1500 1675 1620 26 36-φ30 750
1600 1790 1730 26 40-φ30 750
1800 1990 1930 26 44-φ30 750
2000 2190 2130 26 48-φ30 750
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要盲板阀带波纹管产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

盲板阀带波纹管 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

盲板阀带波纹管 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
