上海川沪阀门有限公司

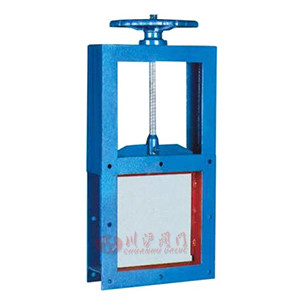

手动方形插板阀图片

手动方形插板阀 型号:LMD

手动方形插板阀也叫LMD螺旋闸门主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。螺旋闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备,该闸门结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于φ10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度。主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的

手动方形插板阀零部件材质

零件名称 阀体 插板 阀杆
材料 Q235A、304、316 Q235A、304、316 2Cr13、不锈钢

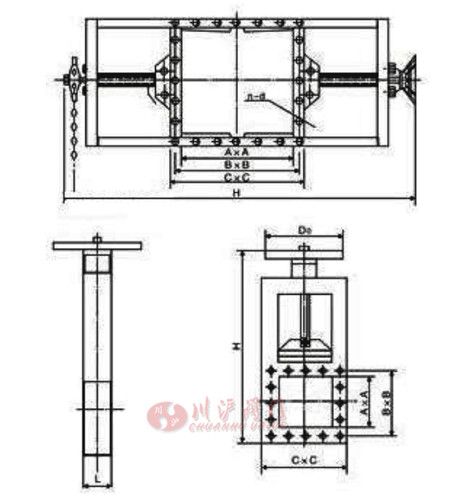

手动方形插板阀结构图

手动方形插板阀结构图

手动方形插板阀安装尺寸

类别 A×A1 B×B1 C×C1 L H N-d 重量(kg)
单向 200×200 256×256 296×296 820 100 8-Φ12 62
245×245 305×715 341×751 1620 100 8-Φ14 68
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 1250 100 12-Φ14 114
450×450 510×510 556×556 1350 120 12-Φ18 130
490×490 550×550 596×596 1440 120 16-Φ18 147
500×500 560×560 606×606 1500 120 16-Φ18 153
600×600 660×660 706×706 1710 120 16-Φ18 178
700×700 770×770 820×820 1940 140 20-Φ18 213
800×800 870×870 920×920 2140 140 20-Φ18 257
900×900 974×974 1030×1030 2410 160 24-Φ18 325
980×980 1054×1054 1110×1110 2570 160 24-Φ23 392
1000×1000 1074×1074 1130×1130 2610 160 24-Φ23 428
双向 600×600 660×660 706×706 2010 120 16-Φ18 200
600×1000 660×1074 706×1130 2870 120 20-Φ23 290
700×700 770×770 820×820 2130 140 20-Φ18 290
800×800 870×870 920×920 2240 140 20-Φ18 310
900×900 974×974 1030×1030 2660 160 20-Φ23 380
1000×1000 1074×1074 1130×1130 2870 160 24-Φ23 460
1100×1100 1180×1180 1240×1240 3120 180 28-Φ23 500
1200×1200 1280×1280 1340×1340 3310 180 32-Φ23 540
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要手动方形插板阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

手动方形插板阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

手动方形插板阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
