上海川沪阀门有限公司

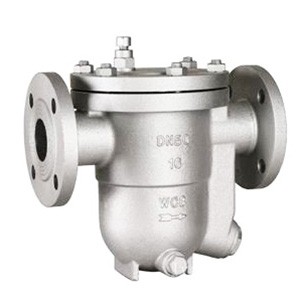

浮球式疏水阀图片

浮球式疏水阀 型号:CS41H

浮球式蒸汽疏水阀,用于蒸汽加热设备、蒸汽管网和凝结水回收系统,它能迅速、自动、连续地排除凝结水,有效地阻止蒸汽泄漏。
工作原理:自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。

浮球式疏水阀 技术参数

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料

型号 阀体材料
CS41H-16 铸铁
CS41H-16C 碳钢
CS41H-25 碳钢
CS41H-40 碳钢

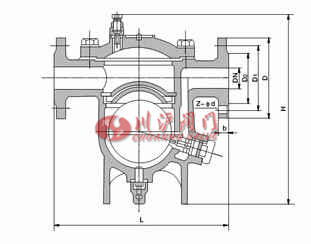

浮球式疏水阀 结构图

浮球式疏水阀结构图

浮球式疏水阀 外形尺寸

CS41H-16、CS41H-16(Ⅱ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)
CS41H-16 CS41H-16(Ⅱ)
DN 15 20 DN 25
D 170 200 L 310
H 127 142 H 240
h 80 90 h 178
重量/kg 3.5 4.5 重量/kg 15
CS41H-16C CS41H-40(Ⅰ)、CS41H-16C CS41H-40(Ⅱ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)
CS41H-16C CS41H-40(Ⅰ) CS41H-16C CS41H-40(Ⅱ)
DN 15 20 25 DN 25 40 50
L 230 230 230 D 320 320 320
H 220 220 220 H 295 295 295
h 150 150 150 h 210 210 210
重量/kg 10 10.5 11 重量/kg 24 25 26
CS41H-16C CS41H-40(Ⅲ)、CS41H-16C CS41H-40(Ⅳ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)
CS41H-16C CS41H-40(Ⅲ) CS41H-16C CS41H-40(Ⅳ)
DN 50 65 80 DN 80 100
L 430 430 430 D 580 580
H 410 410 410 H 540 540
h 290 290 290 h 390 390
重量/kg 80 83 86 重量/kg 130 137
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要浮球式疏水阀产品详细样本。

浮球式疏水阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

浮球式疏水阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求

  • 内螺纹疏水阀
  • 内螺纹疏水阀
    内螺纹疏水阀(材质碳钢、内螺纹连接、用于蒸汽加热设备、蒸汽管网和凝结水回收系统)
  • 法兰式疏水阀
  • 法兰式疏水阀
    法兰式疏水阀(材质碳钢、法兰连接、用于蒸汽加热设备、蒸汽管网和凝结水回收系统)
  • 浮球式疏水阀
  • 浮球式疏水阀
    浮球式疏水阀(材质碳钢、法兰连接、用于蒸汽加热设备、蒸汽管网和凝结水回收系统)
  • 不锈钢疏水阀
  • 不锈钢疏水阀
    不锈钢疏水阀(材质不锈钢、法兰连接、用于蒸汽加热设备、蒸汽管网和凝结水回收系统)
疏水阀说明书 下载
