上海川沪阀门有限公司

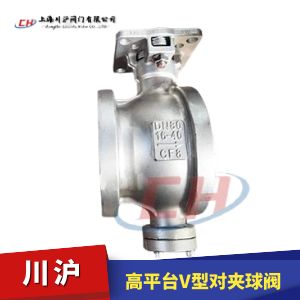

高平台V型对夹球阀图片
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15~200mm
公称压力 PN1.6MPa、2.5MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)合金钢密封(-29-+425℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

高平台V型对夹球阀 型号:Q70H/Q70F

高平台V型对夹球阀是特殊类型球阀,它的关闭件是球缺体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,与阀座之间形成剪切作用,对介质具有强有力的切断力,球缺体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能。免支架安装,可以和电动执行器或气动执行器进行直接连接,也可以在轴上安装手柄,实现手动功能。三通球阀阀芯结构有L型和T型2种方式,可以用来分配不同的流向。根据不同的介质和介质的温度,选择合适的阀座。

执行机构选型
高平台V型对夹球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动高平台V型对夹球阀(开关型和调节型控制信号4-20mA)和气动高平台V型对夹球阀(开关型和调节型控制信号4-20mA)

高平台V型对夹球阀 零部件参数

序号No 零件PARTS 材料MATERIAL
1 阀体 CF8
2 球体 304+HCr
3 阀杆 F304
4 轴套 304+复合材料
5 填料垫 304
6 填料 柔性石墨
7 填料压板 CF8
8 外六角螺栓 不锈钢
9 底盖 CF8
10 下轴 F304
11 轴套 304+复合材料
12 缠绕垫 304+石墨
13 内六角螺栓 不锈钢
14 阀座 304+NI55
15 O型圈 Viton
16 石墨阀座圈 柔性石墨
17 压圈 F304
18 碟簧 17-7PH
19 双头螺柱 不锈钢
20 定位片 不锈钢

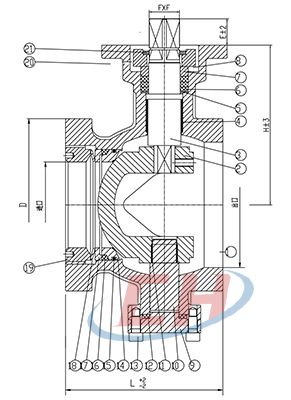

高平台V型对夹球阀 结构图

高平台V型对夹球阀结构图

高平台V型对夹球阀 安装尺寸

公称通径
DN(mm)
  L 进口 出 口   D   FXF   E   H   支架尺寸
15 62 15 25 48 11X11 14 72 F05
20 62 15 25 48 11X11 14 72 F05
25 62 20 38 67 11X11 14 72 F05
32 62 25 45 82 11X11 14 76 F05
40 62 32 49 90 11X11 14 78 F05
50 75 40 64 100 14X14 17 96 F05XF07
65 90 50 85 125 14X14 17 104 F05XF07
80 100 65 100 133 17X17 20 121 F07XF10
100 115 76 110 154 17X17 20 130 F07XF10
125 130 98 140 180 17X17 20 145 F07XF10
150 160 120 170 215 27X27 30 185 F10XF12
200 200 150 215 265 27X27 30 222 F12XF14X16
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要高平台V型对夹球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • 高平台V型对夹球阀
  • 球阀
    高平台V型对夹球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

高平台V型对夹球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

高平台V型对夹球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
