上海川沪阀门有限公司
三通高平台球阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 DN6~100mm
公称压力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

三通高平台球阀 型号:Q14/Q15F/Q14/Q15PPL

三通高平台球阀用于1000PSI压力的各种管路上,用于截断或接通管路中的介质。免支架安装,可以和电动执行器或气动执行器进行直接连接,也可以在轴上安装手柄,实现手动功能。三通球阀阀芯结构有L型和T型2种方式,可以用来分配不同的流向。根据不同的介质和介质的温度,选择合适的阀座。

执行机构选型
三通高平台球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动三通高平台球阀(开关型和调节型控制信号4-20mA)和气动三通高平台球阀(开关型和调节型控制信号4-20mA)

三通高平台球阀 零部件参数

序号No 零件PARTS 材料MATERIAL
1 阀盖BONNET WCB CF8 CF8M
2 垫片GASKET PTFE
3 阀座SEAT PTFE
4 球体BALL CF8 CF8 CF8M
5 阀体BODY WCB CF8 CF8M
6 阀杆STEM 304 304 316
7 阀杆垫圈STEMWASHER PTFE+25%GF
8 O形圈ORING FPM
9 填料PACKING PTFE
10 耐磨垫圈WEARWASHER PTFE+25%GF
11 填料盖GLAND 304
12 碟形弹簧DISCSPRING 304
13 螺母NUT 304
14 CROWNWASHER 304
15 垫圈WASHER 304
16 手柄HANDLE 304+PVC
17 六角螺栓HEXSOCKETBOLT 304
18 螺母NUT 304

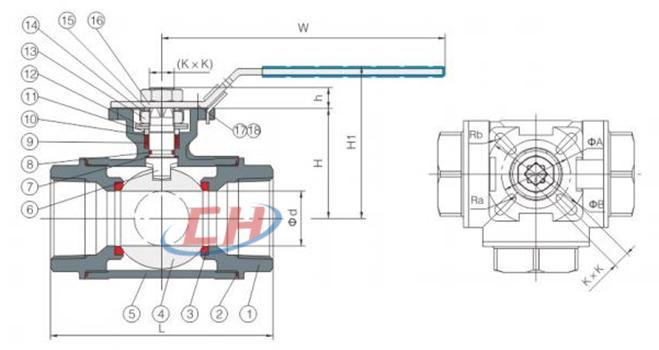

三通高平台球阀 结构图

三通高平台球阀结构图

三通高平台球阀 安装尺寸

尺寸SIZE d L H h K×K A B Ra Rb W H1
1/4” DN6 10 69 t8 9 6×6 36 42 3.0 3.0 125 62
3/8” DN10 10 69 34 9 9×9 36 42 3.0 3.0 125 62
1/2” DN15 10 71 4 9 9×9 36 42 3.0 3.0 125 62
3/4” DN20 15 79 42 9 9×9 36 42 3.0 3.0 125 70
1” DN25 18 86 52 9 6×6 42 50 3.0 35 140 82
1-1/4 DN32 25 110 58 11 11×11 42 50 3.0 35 140 88
1-1/2” DN40 32 129 67 14 14×14 50 70 35 4.5 180 97
2” DN50 40 143 78 14 14×14 50 70 3.5 4.5 180 108
2-1/2” DN65 50 167 97 17 17×17 70 102 4.5 55 260 133
3” DN80 65 237 112 17 17×17 70 102 4.5 5.5 260 148

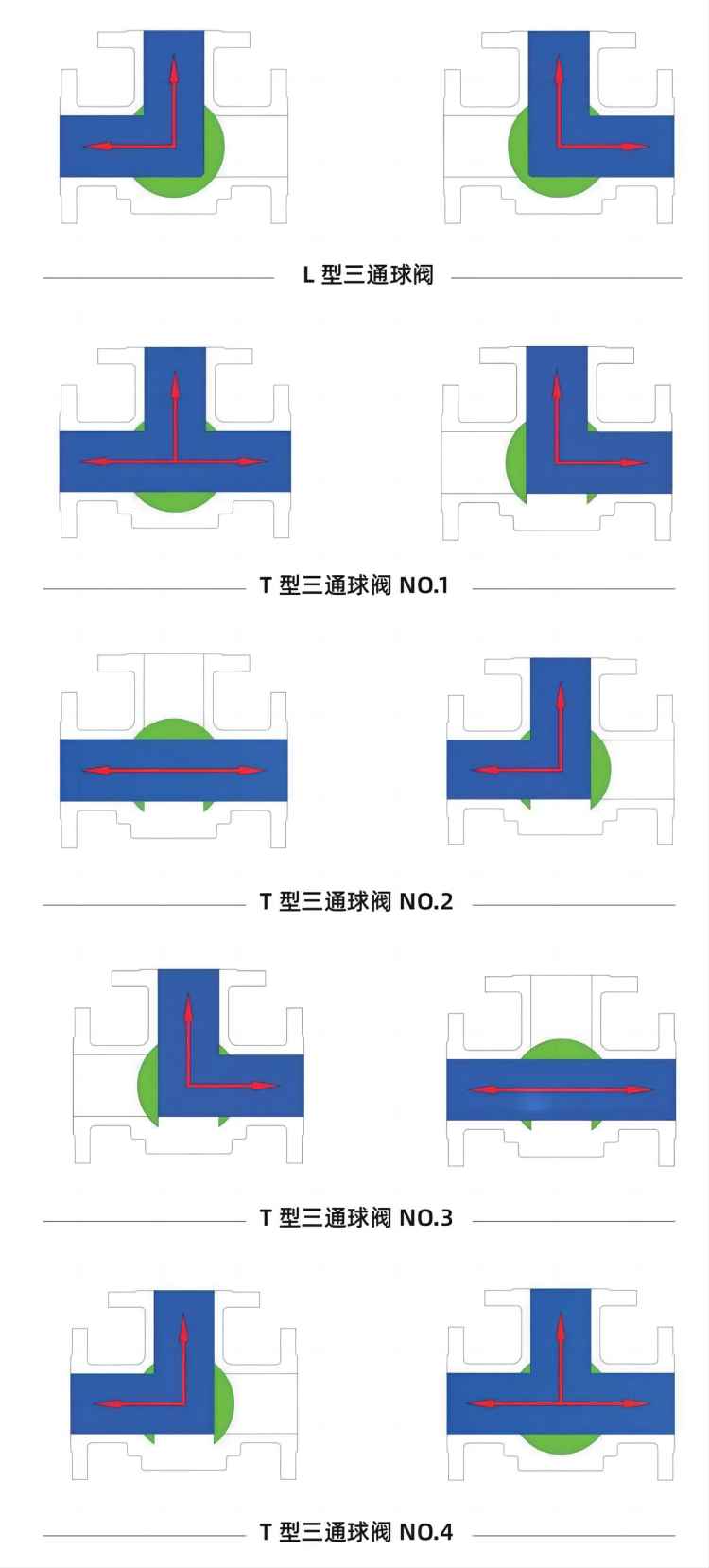

三通高平台球阀 三通流向

三通高平台球阀三通流向
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要三通高平台球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • 三通高平台球阀
  • 球阀
    三通高平台球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

三通高平台球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

三通高平台球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
