上海川沪阀门有限公司

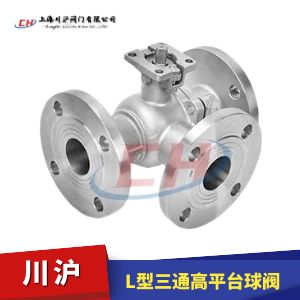

L型三通高平台球阀图片
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN25~100mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

L型三通高平台球阀 型号:Q44F/Q44PPL

L型三通高平台球阀用于控制三通介质流向,解决对管道介质流向分配问题。免支架安装,可以和电动执行器或气动执行器进行直接连接,也可以在轴上安装手柄,实现手动功能。三通球阀阀芯结构有L型和T型2种方式,可以用来分配不同的流向。根据不同的介质和介质的温度,选择合适的阀座。

执行机构选型
L型三通高平台球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动L型三通高平台球阀(开关型和调节型控制信号4-20mA)和气动L型三通高平台球阀(开关型和调节型控制信号4-20mA)

L型三通高平台球阀 零部件参数

序号No 零件PARTS 材料MATERIAL
1 阀体

CF8、CF8M

2 密封圈 PTFE、RPTFE
3 球体 SS304、SS316
4 双头螺栓 SS304
5 螺母 SS304
6 密封线 PTFE、RPTFE
7 阀盖 CF8、CF8M
8 阀杆 SS304、SS316
9 防飞垫片 F304
10 填料 PTFE、RPTFE
11 压盖 CF8
12 六角头螺栓 SS304
13 螺母 SS304
14 后盖 CF8
15 密封线 PTFE、RPTFE
16 阀座环 CF8
17 密封圈 PTFE、RPTFE

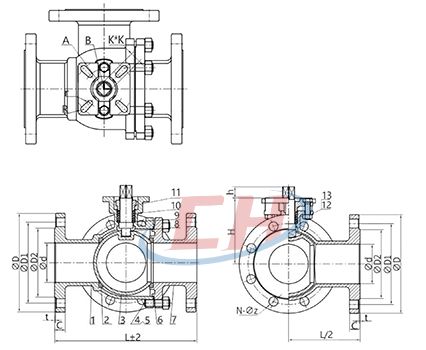

L型三通高平台球阀 结构图

L型三通高平台球阀结构图

L型三通高平台球阀 安装尺寸

SIZE d D D1 D2 C t L H A B R r K*K h N- φz
1" 25 115 85 65 14 2 180 62 70 / 3.5 / 11*11 12 4- φ14
1-1/4" 32 135 100 78 16 2 200 72 70 / 4.5 1 11*11 12 4- φ18
1-1/2" 40 145 110 85 16 3 220 78 70 / 4.5 / 14*14 15 4- φ18
2" 50 160 125 100 16 3 240 86 70 / 4.5 / 17*17 18 4- φ18
2-1/2" 65 180 145 120 18 3 260 102 102 70 5.5 4.5 17*17 18 4- φ18
3" 80 195 160 135 20 3 280 115 102 70 5.5 4.5 19*19 20 8- φ18
4" 100 215 180 155 20 3 320 137 102 70 5.5 4.5 22*22 23 8- φ18

L型三通高平台球阀 三通流向

L型三通高平台球阀三通流向
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要L型三通高平台球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • L型三通高平台球阀
  • 球阀
    L型三通高平台球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

L型三通高平台球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

L型三通高平台球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
