方体三通球阀

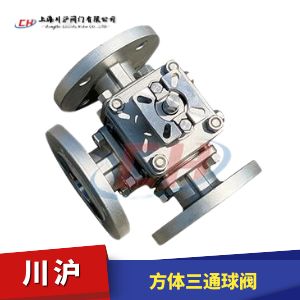

方体三通球阀图片
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN25~100mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

方体三通球阀 型号：Q44/Q45F/Q44/Q45PPL

方体三通球阀用于控制三通介质流向，解决对管道介质流向分配问题。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。三通球阀阀芯结构有L型和T型2种方式，可以用来分配不同的流向。根据不同的介质和介质的温度，选择合适的阀座。

执行机构选型
方体三通球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动方体三通球阀（开关型和调节型控制信号4-20mA）和气动方体三通球阀（开关型和调节型控制信号4-20mA）

方体三通球阀 零部件参数

NO 名称
Part?name 		材质表
Material
1 阀盖
Bonnet 		A351?CF8 A351?CF8M A216?WCB
2 密封线一
Gasket— 		PTFE/RPTFE
3 密封环
Seat?shelf 		A351?CF8 A351?CF8M A216?WCB
4 球体
Ball 		SUS304/SUS316
5 阀体
Body 		A351?CF8 A351?CF8M A216?WCB
6 密封圈
Seat 		PTFE/RPTFE/PPL/PEEK
7 密封线二
Gasket二 		PTFE/RPTFE
8 螺栓
Bolt 		SUS304
9 防静电弹簧
Anti?static?decice 		SUS304
10 阀杆
Stem 		SUS304/SUS316
11 减磨垫
Stem?washer 		PTFE/RPTFE
12 O型圈
O-ring 		FKM/VITON
13 V型填料
V-ring?packing 		PTFE/RPEFE
14 压盖
Gland 		SUS304
15 碟簧
Spring 		SUS301
16 定位螺钉
Stop?bolt 		SUS304
17 阀杆螺母
Stem?nut 		SUS304
18 防松盖
Stop?lock?cap 		SUS304
19 垫片
Washer 		SUS304
20 手柄
Handle 		SUS304
21 封盖
Capping 		A351?CF8 A351?CF8M A216?WCB

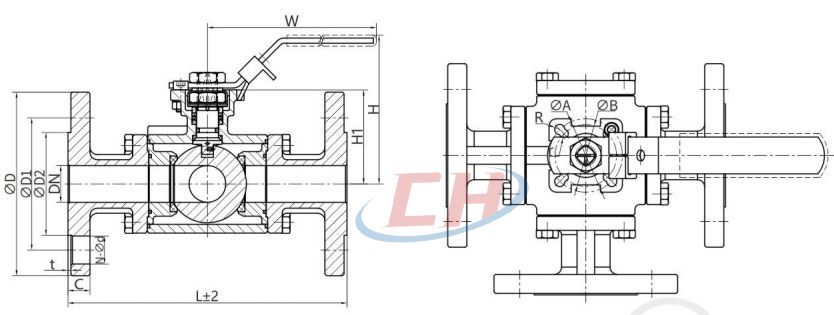

方体三通球阀 结构图

方体三通球阀结构图

方体三通球阀 国标三通、四通球阀 安装尺寸

SIZE DN L D D1 D2 t C N- φd H H1 W A B R r
DN15 15 152 95 65 45 2 16 4- φ14 75 44 134 42 36 3 3
DN20 20 167 105 75 55 2 18 4- φ14 90 56.5 134 50 42 3.5 3
DN25 25 190 115 85 65 2 18 4- φ14 102 64 170 50 42 3.5 3
DN32 32 208 140 100 78 2 18 4- φ18 124 78 215 70 50 4.5 3.5
DN40 38 230 150 110 85 3 18 4- φ18 150 96 300 102 70 6 5
DN50 50 254 165 125 100 3 20 4- φ18 158 100 300 102 70 6 5

方体三通球阀 美标三通、四通球阀 安装尺寸

SIZE DN L D D1 D2 t C N- φd H H1 W A B R r
1/2" 15 152 90 60.5 35 2 10 4- φ16 75 44 134 42 36 3 3
3/4" 20 167 100 70 43 2 11 4- φ16 90 56.5 134 50 42 3.5 3
1" 25 190 110 79.5 51 2 12 4- φ16 102 64 170 50 42 3.5 3
1-1/4" 32 208 115 89 63.5 2 13 4- φ16 124 78 215 70 50 4.5 3.5
1-1/2" 38 230 125 98.5 73 2 15 4- φ16 150 96 300 102 70 6 5
2 " 50 254 150 120.5 92 2 16 4- φ19 158 100 300 102 70 6 5

方体三通球阀 日标三通、四通球阀 安装尺寸

SIZE DN L D D1 D2 t C N- φd H H1 W A B R r
1/2" 15 152 95 70 52 1 12 4- φ15 75 44 134 42 36 3 3
3/4" 20 167 100 75 58 1 14 4- φ15 90 56.5 134 50 42 3.5 3
1" 25 190 125 90 70 1 14 4- φ19 102 64 170 50 42 3.5 3
1-1/4" 32 208 135 100 80 2 16 4- φ19 124 78 215 70 50 4.5 3.5
1-1/2" 38 230 140 105 85 2 16 4- φ19 150 96 300 102 70 6 5
2 " 50 257 155 120 100 2 16 4- φ19 158 100 300 102 70 6 5

方体三通球阀 三通流向

方体三通球阀三通流向
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要方体三通球阀产品详细样本。
