上海川沪阀门有限公司

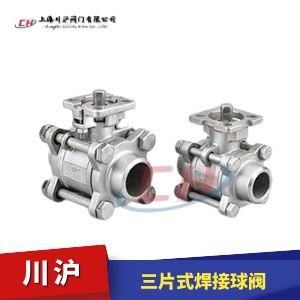

三片式焊接球阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 DN6~100mm
公称压力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

三片式焊接球阀 型号:Q61F/Q61PPL

三片式焊接球阀用于1000PSI压力的各种管路上,用于截断或接通管路中的介质。免支架安装,可以和电动执行器或气动执行器进行直接连接,也可以在轴上安装手柄,实现手动功能。阀芯O型结构适合切断场合使用,阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度,选择合适的阀座。

执行机构选型
三片式焊接球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动三片式焊接球阀(开关型和调节型控制信号4-20mA)和气动三片式焊接球阀(开关型和调节型控制信号4-20mA)

三片式焊接球阀 零部件参数

序号
Number
零件名称
Name
材质
Material
1 阀盖
cap
A351?CF8 A351?CF8M A216?WCB
2 密封线
sealing?line
PTFE PTFE PTFE
3 阀座
valve?seat
PTFE PTFE PTFE
4 球体
sphere
SS304 SS316 SS304
5 阀体
valve?body
A351?CF8 A351?CF8M A216?WCB
6 螺栓
bolt
SS304 SS304 SS304
7 弹垫
spring?pad
SS304 SS304 SS304
8 螺母
nut
SS304 SS304 SS304
9 阀杆
stem
SS304/SS316 SS316 SS304/SS316
10 减磨垫
Anti-wear?pads
PTFE PTFE PTFE
11 填料
filer
PTFE PTFE PTFE
12 压盖
gland
SS304 SS304 SS304
13 手柄
handle
SS304 SS304 SS304
14 弹垫
spring?pad
SS304 SS304 SS304
15 螺母
nut
SS304 SS304 SS304

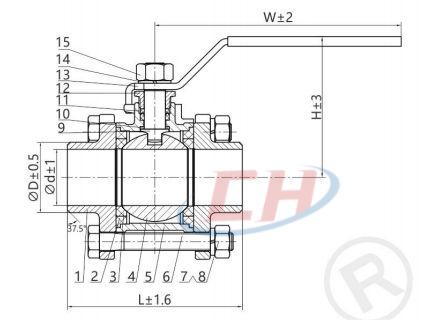

三片式焊接球阀 结构图

三片式焊接球阀结构图

三片式焊接球阀 安装尺寸

SIZE d D L H W
1/2" DN15 15 22 71 50 95
3/4" DN20 20 26.5 78 60 110
1" DN25 25 31.2 92 66 125
1-1/4" DN32 32 39.3 101.5 78 135
1-1/2" DN40 38 47.2 111 85 140
2" DN50 49 57.2 137.5 95 165
2-1/2" DN65 64 74 178 123 220
3" DN80 78 90.3 198 140 220
4" DN100 98 111 242 156 300
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要三片式焊接球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • 三片式焊接球阀
  • 球阀
    三片式焊接球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

三片式焊接球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

三片式焊接球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
