上海川沪阀门有限公司
气动角式调节阀型号
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动角式调节阀 型号:ZJSJ

气动角式调节阀是由气动多弹簧薄膜执行机构和角形调节阀组成,气动薄膜角型调节阀广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。气动薄膜角型调节阀特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节,可避免结焦、堵塞,便于自净与清洗的场合。

阀门定位器
气动角式调节阀标配HEP阀门定位器,控制信号4-20mA(选配带反馈信号4-20mA)。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器,如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

气动角式调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线性 6.9 11 17.6 27.5 44 69 100 176 275 440 690 875 1250
等百分 6.3 10 15 25 40 64 100 160 250 400 630 850 1180
允许压差(MPa) 6.4 6.4 5.0 2.8 1.7 1.7 1.0 6.0 4.8 3.3 1.8 1.5 0.8
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
压盖型式 螺栓压紧式
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃

气动角式调节阀 零部件参数

零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L

气动角式调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

气动角式调节阀 结构图

气动角式调节阀结构图

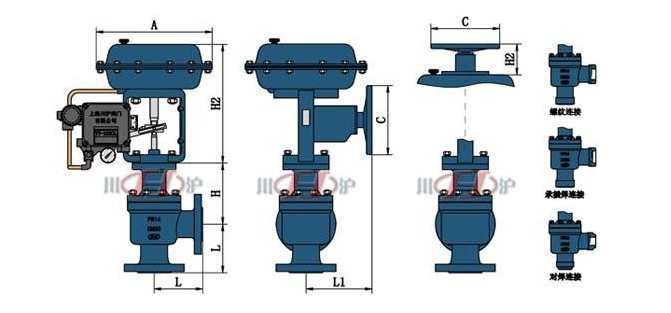

气动角式调节阀 外形尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 95 100 105 115 125 145 155 175 200 225 275
PN40 95 100 105 115 125 145 155 175 200 225 275
PN64 115 115 130 130 150 170 190 215 250 275 325
H PN16/25 119 119 122 140 157 169 179 200 230 250 304
PN40 123 123 134 152 157 191 201 216 240 270 325
PN64 135 135 142 160 177 196 206 227 257 277 331
H1 298 298 298 298 298 380 380 380 510 510 510
H2 180 180 180 180 180 236 236 236 310 310 310
L1 280 280 280 280 280 350 350 350 475 475 475
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动角式调节阀产品详细样本。
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀(材质碳钢、配HEP定位器、控制信号4-20mA)
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀(材质不锈钢、配HEP定位器、控制信号4-20mA)
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀(材质碳钢、配HEP定位器、控制信号4-20mA)
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀(材质不锈钢、配HEP定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、配YT型定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、西门子定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、国产智能定位器带HART、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质铸钢、气动薄膜执行器、ABB智能定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、带波纹管、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、适合腐蚀性介质、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质不锈钢衬氟、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、配YTC-3300型韩国永泰定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、配azbil阿自倍尔智能定位器、控制信号4-20mA)
  • 气动隔膜调节阀
  • 气动调节阀
    气动隔膜调节阀(材质碳钢、内衬四氟套、配HEP定位器、控制信号4-20mA)
  • 气动三通调节阀
  • 气动调节阀
    气动三通调节阀(材质不锈钢、三通分流、配HEP定位器、控制信号4-20mA)
  • 气动双座调节阀
  • 气动调节阀
    气动双座调节阀(材质不锈钢、配YT型定位器、控制信号4-20mA)
  • 气动低温调节阀
  • 气动调节阀
    气动低温调节阀(材质不锈钢、带低温管、低温型、控制信号4-20mA)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质碳钢、带散热片、高温型、配山武智能定位器)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质碳钢、带散热片、高温型、配HEP型定位器)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质铬钼钢、带散热片、高温型、配HEP型定位器)
  • 气动卫生级调节阀
  • 气动调节阀
    气动卫生级调节阀(材质不锈钢、卡箍连接、卫生级、配HEP型定位器)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质碳钢、带手轮、配HEP型定位器、控制信号4-20mA)
  • 气动焊接调节阀
  • 气动调节阀
    气动焊接调节阀(材质碳钢、焊接连接、配HEP型定位器、控制信号4-20mA)
  • 气动小流量调节阀
  • 气动调节阀
    气动小流量调节阀(材质不锈钢、内螺纹连接、配YT型定位器、控制信号4-20mA)
  • 气动小流量调节阀
  • 气动调节阀
    气动小流量调节阀(材质不锈钢、内螺纹连接、配HEP型定位器、控制信号4-20mA)

气动角式调节阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

气动角式调节阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
