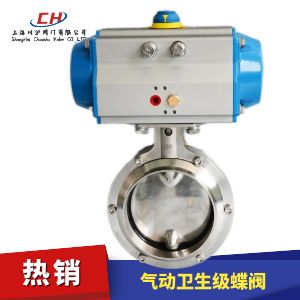

气动卫生级蝶阀是一种转角90°的旋转类蝶阀，连接方式快装(卡箍)连接。卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染?？焖俨鹱胺?，使阀门打开和维修快捷容易，使过程?；奔渌醵獭Ｆ郎兜Ч惴河τ糜谌缡称?、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
附件选型
气动卫生级蝶阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

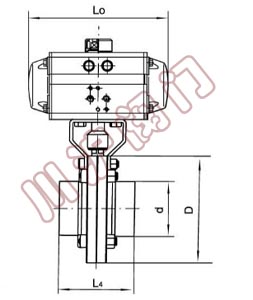

| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 动作范围 | 0～90° | ||||||||||
| 允许压差△P | 小于公称压力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，为Kv值的10-4 | ||||||||||
| 环境温度oC | －20～60oC | ||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | ||||||||||
| 回差 | 带定位器：小于全行程的±2% | ||||||||||
| 配用执行机构 | GT、AT、AW系列单双作用气动执行器 | ||||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||||||
| 零件名称 | 材料 |
|---|---|
| 阀体 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡胶、氟橡胶、聚四氟 |
| 阀杆 | 304、316、316L |
| 填料 | 硅橡胶、氟橡胶、聚四氟 |
| 设计依据 | GB标准 | |
|---|---|---|
| 设计标准 | GB/T12238-1989 | |
| 试验和检验 | JB/T9002 | |
| 规格（ISO） | 结构长度 | 外圆 | 外径 | 执行器长度 | 高度 | 重量Kg |
|---|---|---|---|---|---|---|
| 20 | 50 | 78 | 19.05 | 130 | 82 | 1.2 |
| 25 | 50 | 78 | 25.4 | 130 | 82 | 1.2 |
| 32 | 50 | 78 | 31.8 | 130 | 82 | 1.05 |
| 38 | 50 | 86 | 38.1 | 130 | 86 | 1.2 |
| 51 | 52 | 102 | 50.8 | 140 | 96 | 1.7 |
| 63 | 56 | 115 | 63.5 | 150 | 103 | 2.1 |
| 76 | 56 | 128 | 76.1 | 150 | 110 | 2.4 |
| 89 | 60 | 139 | 88.9 | 170 | 116 | 2.7 |
| 102 | 64 | 154 | 101.6 | 170 | 122 | 3.05 |
| 108 | 64 | 159 | 108 | 170 | 126 | 3.15 |
| 133 | 80 | 138 | 133 | 190 | 138 | 5.2 |
| 159 | 90 | 215 | 159 | 190 | 153 | 9.2 |
