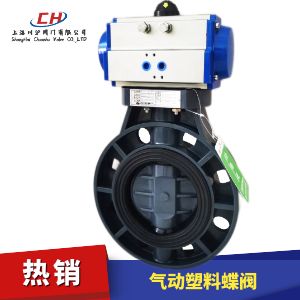

气动塑料蝶阀阀体材质有UPVC、CPVC、PP，具有重量轻、耐腐蚀性强等优点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
附件选型
气动塑料蝶阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公称压力 | PN1.0、1.6MPa | ||||||||
| 连接形式 | 对夹式 | ||||||||
| 密封材质 | FPM、EPDM、NBR | ||||||||
| 适用温度 | 0～+60℃ | ||||||||
| 阀体材质 | UPVC、CPVC、PP | ||||||||
| 阀芯材质 | UPVC、CPVC、PP、PTFE | ||||||||
| 适用介质 | PVC兼容的食品工业化学溶剂 | ||||||||
| 配用执行机构 | GT、AT、AW系列单双作用气动执行器 | ||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||||
| 零件名称 | 材料名称 |
|---|---|
| 阀体 | UPVC、PPR、PVDF |
| 蝶板 | UPVC、PPR、PVDF |
| 阀座 | EPDM、FPM |
| 阀杆 | 2Cr13、45# |
| "O"型圈 | EPDM、FPM |
| 公称通径DN | 50～300(mm) | |||
|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 通径(mm) | 英寸″ | 尺寸(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 长度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
