气动法兰衬胶蝶阀图片

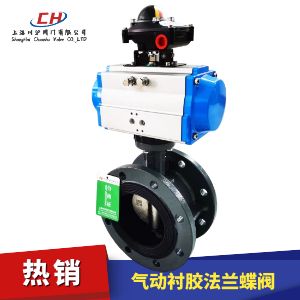

气动法兰衬胶蝶阀 型号:CHD671X/CHD671F

气动法兰衬胶蝶阀是由法兰软密封蝶阀和气动执行器组成,对夹式软密封蝶阀具有:1、中心线圆盘;2.防吹杆;3、低摩擦座椅;
4、零泄漏;5、体积小;6、重量轻;7、使用寿命长;8、可用于切断和调节介质;9、结构简单紧凑,快速90度开关操作等特点。配合阀门定位器组成气动调节型对夹球阀可以控制管道介质流量大小,配合电磁阀使用后,可以控制管道介质开关。

附件选型
气动法兰衬胶蝶阀默认配AT型双作用气动执行机构(选配单作用气动执行机构),可配电磁阀换向阀(AC220、DC24V、防爆型)、限位开关(阀位反馈、防爆型)、空气过滤减压阀(气源三联件)

气动法兰衬胶蝶阀 技术参数

公称通径DN(mm) 300~2000

公称压力PN(MPa)

1.0
试验压力(MPa) 壳体 1.5
密封 1.1
适用温度 -15 ~ 120度
适用介质 饮用水、污水、海水等。

零部件参数

阀体 阀板 转轴 衬套 阀座
材料名称 代号 材料名称 代号 材料名称 材料名称 材料名称 代号 适用温度

灰铸铁

球墨铸铁

铝青铜

不锈钢

CF8M不锈钢

碳钢

Z

Q

T

P

R

C

电镀球墨铸铁

铝青铜

不锈钢

钛钢

CF8M不锈钢

碳钢

B1

B2

B3

B4

B5

B6

不锈钢

碳钢

润滑青铜

聚四氟乙烯

天然橡胶

海帕伦

乙丙橡胶

氯丁橡胶

丁晴橡胶

耐磨橡胶

氟橡胶

耐热乙丙橡胶

聚四氟乙烯

X1

X2

X3

X4

X5

X6

X7

X9

F

-20~85度

-20~120度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度

技术规范

设计标准 GB/T12238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

结构图

气动法兰衬胶蝶阀结构图

外形尺寸

SIZE A B C L ANSI 150B GB PN 10 GB PN 16 JIS 10K Top Flange
mm in ?K N-?d ?K N-?d ?K N-?d ?K N-?d ?D ?D1 N-?G
65 22/1" 72 136 32 112 139.7 4-?19 145 4-?18 145 4-?18 140 4-?19 77 57 4-?7
80 3" 88 146 32 114 152.4 4-?19 160 8-?18 160 8-?18 150 8-?19 65 50 4-?7
100 4" 96.5 158 32 127 190.5 4-?19 180 8-?18 180 8-?18 175 8-?19 90 70 4-?10
125 5" 115 179 32 140 215.9 8-?19 210 8-?18 210 8-?18 210 8-?23 90 70 4-?10
150 6" 126 197 32 140 241.3 8-?22.4 240 8-?22 240 8-?22 240 8-?23 90 70 4-?10
200 8" 161 230 45 152 298.4 8-?22.4 295 8-?22 295 12-?22 290 12-?23 115 89 4-?14
250 10" 199 271 45 165 361.9 12-?25.4 350 12-?22 355 12-?26 355 12-?25 115 89 4-?14
300 12" 215 305 45 178 431.8 12-?25.4 400 12-?22 410 12-?26 400 16-?25 140 108 4-?14
350 14" 261 350 45 190 476.2 12-?28.4 460 16-?22 470 16-?26 445 16-?25 140 108 4-?14
400 16" 290 381 51 216 539.7 16-?28.4 515 16-?26 525 16-?30 510 16-?27 197 159 4-?21
450 18" 307 392 51 222 577.8 16-?31.8 565 20-?26 585 20-?30 565 20-?27 197 159 4-?21
500 20" 340 441 57 229 635 20-?31.8 620 20-?26 650 20-?33 620 20-?27 197 159 4-?21
600 24" 396 500 70 267 749.3 20-?35.1 725 20-?30 770 20-?36 730 24-?33 276 216 4-?22
700 28" 496 567 66 292 863.6 28-?35.1 840 24-?30 840 24-?36 840 24-?33 300 254 8-?18
800 32" 543 641 66 318 977.9 28-?41.1 950 24-?33 950 24-?39 950 28-?33 300 254 8-?18
900 36" 584 692 118 330 1085.8 32-?41.1 1050 28-?33 1050 28-?33 1050 28-?33 300 254 8-?18
1000 40" 638 735 142 410 1200.2 38-?41.1 1160 28-?36 1170 28-?42 1270 28-?39 300 254 8-?18
1200 48" 763 917 150 470 1422.4 44-?41.1 1380 32-?39 1390 32-?48 1380 32-?39 350 298 8-?22



由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要气动法兰衬胶蝶阀产品详细样本。
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀(材质碳钢、橡胶密封、对夹连接、配双作用或单作用气缸、不带附件)
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀(材质碳钢、橡胶密封、法兰连接、配双作用或单作用气缸、不带附件)
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀(材质碳钢、三偏心金属硬密封、对夹式、配双作用或单作用气缸、带电磁阀)
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀(材质碳钢、三偏心金属硬密封、对夹式、配双作用或单作用气缸、不带附件)
  • 气动四氟蝶阀
  • 气动四氟蝶阀
    气动四氟蝶阀(材质碳钢、四氟密封、对夹连接、配双作用或单作用气缸、带电磁阀)
  • 气动四氟蝶阀
  • 气动四氟蝶阀
    气动四氟蝶阀(材质不锈钢、四氟密封、对夹连接、配双作用或单作用气缸、带电磁阀)
  • 气动衬氟蝶阀
  • 气动衬氟蝶阀
    气动衬氟蝶阀(材质碳钢衬氟、对夹式、配双作用或单作用气缸、带电磁阀和限位开关)
  • 气动衬氟蝶阀
  • 气动衬氟蝶阀
    气动衬氟蝶阀(材质碳钢衬氟、法兰连接、配双作用或单作用气缸、带电磁阀和气源三联件)
  • 气动通风蝶阀
  • 气动通风蝶阀
    气动通风蝶阀(材质碳钢、法兰连接、配双作用或单作用气缸、带电磁阀和阀位反馈)
  • 气动通风蝶阀
  • 气动通风蝶阀
    气动通风蝶阀(材质碳钢、法兰连接、配双作用或单作用气缸、带阀门定位器、调节型)
  • 气动通风蝶阀
  • 气动通风蝶阀
    气动通风蝶阀(材质碳钢、高温型、带高温支架、配双作用或单作用气缸)
  • 气动通风蝶阀
  • 气动通风蝶阀
    气动通风蝶阀(材质碳钢、阀板不锈钢、对夹连接、带手轮、带阀门定位器、调节型)
  • 气动粉体蝶阀
  • 气动粉体蝶阀
    气动粉体蝶阀(材质铝合金、双法兰连接、配双作用气缸、不带附件)
  • 气动粉体蝶阀
  • 气动粉体蝶阀
    气动粉体蝶阀(材质铝合金、单法兰连接、配双作用气缸、带电磁阀和阀位反馈)
  • 气动塑料蝶阀
  • 气动塑料蝶阀
    气动塑料蝶阀(材质UPVC、对夹连接、配双作用或单作用气缸、带电磁阀和阀位反馈)
  • 气动衬胶蝶阀
  • 气动衬胶蝶阀
    气动衬胶蝶阀(材质碳钢衬胶、带手轮、配气缸、带电磁阀、限位开关、气源三联件)
  • 气动软密封蝶阀
  • 气动软密封蝶阀
    气动软密封蝶阀(材质不锈钢、橡胶密封、法兰连接、配双作用或单作用气缸、不带附件)
  • 气动硬密封蝶阀
  • 气动硬密封蝶阀
    气动硬密封蝶阀(材质不锈钢、三偏心金属硬密封、法兰连接、配双作用或单作用气缸)
  • 气动卫生级蝶阀
  • 气动卫生级蝶阀
    气动卫生级蝶阀(材质不锈钢、卡箍连接、卫生级、配双作用或单作用气缸、带阀门定位器)
  • 气动调节蝶阀
  • 气动调节蝶阀
    气动调节蝶阀(材质不锈钢、金属硬密封、法兰连接、配双作用或单作用气缸、带阀门定位器)

气动法兰衬胶蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
