气动粉体蝶阀

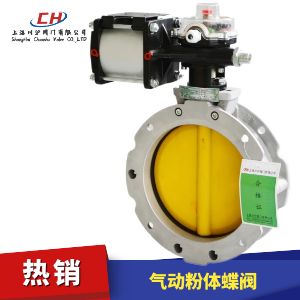

气动粉体蝶阀图片

气动粉体蝶阀 型号：BL1F/BL2F

气动粉体蝶阀阀体橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，气动水泥蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。

附件选型
气动粉体蝶阀默认配CP型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

气动粉体蝶阀 技术参数

型号 BLF
公称通径(mm) DN100-DN400
压力(Mpa) 0-0.2
主要零件 阀体 压铸铝合金
阀板 碳钢内衬板，覆以耐磨高分子材料
密封圈 丁晴橡胶（NBR）
适用介质 水泥、泥浆、粉体
适用温度(℃) -15--100
气动执行器 型号 CP、GT系列、AT系列、AW系列
压力(Mpa) 0.4-0.7

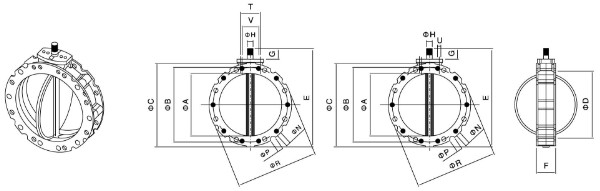

气动粉体蝶阀 单法兰 结构图

气动粉体蝶阀结构图

气动粉体蝶阀 单法兰 外形尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5

气动粉体蝶阀 双法兰 结构图

气动粉体蝶阀结构图

气动粉体蝶阀 双法兰 外形尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动粉体蝶阀产品详细样本。
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀（材质碳钢、橡胶密封、对夹连接、配双作用或单作用气缸、不带附件）
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀（材质碳钢、橡胶密封、法兰连接、配双作用或单作用气缸、不带附件）
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀（材质碳钢、三偏心金属硬密封、对夹式、配双作用或单作用气缸、带电磁阀）
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀（材质碳钢、三偏心金属硬密封、对夹式、配双作用或单作用气缸、不带附件）
  • 气动四氟蝶阀
  • 气动蝶阀
    气动四氟蝶阀（材质碳钢、四氟密封、对夹连接、配双作用或单作用气缸、带电磁阀）
  • 气动四氟蝶阀
  • 气动蝶阀
    气动四氟蝶阀（材质不锈钢、四氟密封、对夹连接、配双作用或单作用气缸、带电磁阀）
  • 气动衬氟蝶阀
  • 气动蝶阀
    气动衬氟蝶阀（材质碳钢衬氟、对夹式、配双作用或单作用气缸、带电磁阀和限位开关）
  • 气动衬氟蝶阀
  • 气动蝶阀
    气动衬氟蝶阀（材质碳钢衬氟、法兰连接、配双作用或单作用气缸、带电磁阀和气源三联件）
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀（材质碳钢、法兰连接、配双作用或单作用气缸、带电磁阀和阀位反馈）
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀（材质碳钢、法兰连接、配双作用或单作用气缸、带阀门定位器、调节型）
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀（材质碳钢、高温型、带高温支架、配双作用或单作用气缸）
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀（材质碳钢、阀板不锈钢、对夹连接、带手轮、带阀门定位器、调节型）
  • 气动粉体蝶阀
  • 气动蝶阀
    气动粉体蝶阀（材质铝合金、双法兰连接、配双作用气缸、不带附件）
  • 气动粉体蝶阀
  • 气动蝶阀
    气动粉体蝶阀（材质铝合金、单法兰连接、配双作用气缸、带电磁阀和阀位反馈）
  • 气动塑料蝶阀
  • 气动蝶阀
    气动塑料蝶阀（材质UPVC、对夹连接、配双作用或单作用气缸、带电磁阀和阀位反馈）
  • 气动衬胶蝶阀
  • 气动蝶阀
    气动衬胶蝶阀（材质碳钢衬胶、带手轮、配气缸、带电磁阀、限位开关、气源三联件）
  • 气动软密封蝶阀
  • 气动蝶阀
    气动软密封蝶阀（材质不锈钢、橡胶密封、法兰连接、配双作用或单作用气缸、不带附件）
  • 气动硬密封蝶阀
  • 气动蝶阀
    气动硬密封蝶阀（材质不锈钢、三偏心金属硬密封、法兰连接、配双作用或单作用气缸）
  • 气动卫生级蝶阀
  • 气动蝶阀
    气动卫生级蝶阀（材质不锈钢、卡箍连接、卫生级、配双作用或单作用气缸、带阀门定位器）
  • 气动调节蝶阀
  • 气动蝶阀
    气动调节蝶阀（材质不锈钢、金属硬密封、法兰连接、配双作用或单作用气缸、带阀门定位器）

气动粉体蝶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

气动粉体蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
