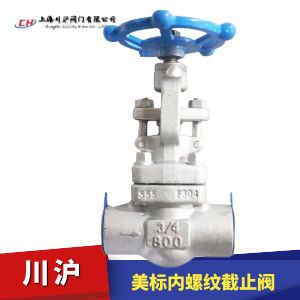

美标内螺纹截止阀J11H可广泛应用于石油、化工、制药、电力、冶金等行业。可选用美标150lb、300lb、600lb、900lb、1500lb、2500lb等压力等级，螺纹制式可以根据要求来制作。
产品：
国标公称压力：PN1.6MPa ~ PN2.5MPa
美标：Class150 ~ 2500lb
日标：JIS 10K ~ 20K
公称通径：DN15 ~ DN50 (1/2" ~ 2")
连接方式：承插焊接、对焊、内螺纹、法兰等
常用材质：A105、F304、F316等
适用温度：-196℃ ~ 550 ℃等
| 设计制造 | BS5352、MSS SP-118 |
|---|---|
| 连接端尺寸 | 1)承插口尺寸按ANSI B16.11;JB/T 1751 |
| 阀门检查和试验 | API598;GB/T13927; JB/T90924 |
| 结构特性 | 螺纹连接阀盖(B.B) 明杆支架(OS&Y) |
| 材料 | 按ANSI/ASTM的规定 |
| 主体材料 | A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等 |
| 序号 | 零件名称 | CS to ASTM | AS to ASTM |
SS to ASTM | |
|---|---|---|---|---|---|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 垫片 | Corrugated SS+graphite | SS+PTFE | ||
| 3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | 圆柱销 | A276 420 | A276 304 | ||
| 5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | 阀杆螺母 | A276 410 | |||
| 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 铭牌 | SS | |||
| 11 | 手轮 | A197 | |||
| 12 | 填料压板 | A216 WCB | A351 CF8 | ||
| 13 | 填料 | Flexible Graphite | PTFE | ||
| 14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
| 规格 | S（承插焊） | L | T（内螺纹） | W | H(开) | 重量KG | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 英制 | 公制 | ANSI | JIS | ANSI | JIS | |||||||||||
| 缩径RP | 全径FP | 缩径RP | 全径FP | 缩径RP | 全径FP | 缩径RP | 全径FP | 缩径RP | 全径FP | 缩径RP | 全径FP | 缩径RP | 全径FP | |||
| 3/8 | 10 | 17.6 | 17.9 | 79 | 3/8 | 3/8 | 100 | 153 | 1.9 | |||||||
| 1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 22.2 | 17.9 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 100 | 158 | 1.9 | 2.1 |
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 100 | 192 | 2.1 | 2.3 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 3/4 | 1 | 3/4 | 125 | 252 | 3.3 | 3.6 | |
| 11/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 11/4 | 1 | 1V4 | 1 | 160 | 252 | 7.5 | 7.8 |
| 11/2 | 11/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 152 | 1V2 | 11/4 | 1V2 | 11/4 | 160 | 289 | 7.5 | 8.2 |
| 2 | 1V2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 172 | 2 | 11/2 | 2 | 1 V2 | 180 | 330 | 11.4 | 12.0 |
| 2 | 50 | 61.1 | 61.1 | 200 | 2 | 2 | 200 | 370 | 14.6 | 15.0 | ||||||
