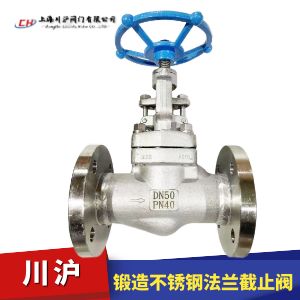

美标锻钢截止阀型号：J41Y

美标锻钢截止阀J41Y可广泛应用于石油、化工、制药、电力、冶金等行业。可选用美标150lb、300lb、600lb、900lb、1500lb、2500lb等压力等级，法兰密封面可选RTJ、RF、M面等，可以根据现场要求来定做。

产品：
国标公称压力：PN1.6MPa ~ PN2.5MPa
美标：Class150 ~ 2500lb
日标：JIS 10K ~ 20K
公称通径：DN15 ~ DN50 (1/2" ~ 2")
连接方式：承插焊接、对焊、内螺纹、法兰等
常用材质：A105、F304、F316等
适用温度：-196℃ ~ 550 ℃等

美标锻钢截止阀技术参数

设计制造	BS5352、MSS SP-118
连接端尺寸	1)承插口尺寸按ANSI B16.11;JB/T 1751 2)螺纹端尺寸按ANSI B1.20.1;JB/T7306 3)对焊端尺寸按ANSI B16.25;JB/T12224 4)法兰端尺寸按ANSI B16.5;JB79
阀门检查和试验	API598;GB/T13927; JB/T90924
结构特性	螺纹连接阀盖(B.B) 明杆支架(OS&Y)
材料	按ANSI/ASTM的规定
主体材料	A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

美标锻钢截止阀零部件参数

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

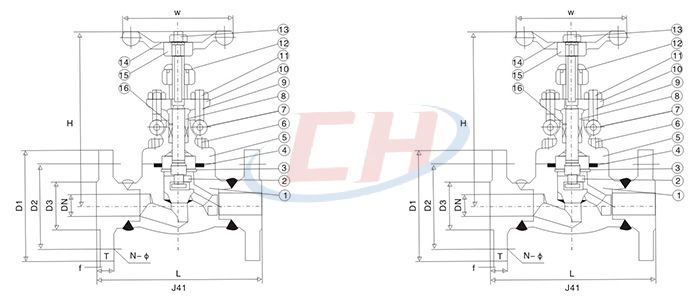

美标锻钢截止阀结构图

美标锻钢截止阀外形尺寸

规格SpecS		压力磅级?oO	L	H(开)		W		D3	D2	D1	T	f	N-?φ	重量(kg)Weight
英制 Btish?System	公制 Metric?System	压力磅级?oO	L	缩径RP	全径FP	缩径RP	全径FP	D3	D2	D1	T	f	N-?φ	缩径RP	全径FP
1/2	15	150	108	158	163	100	100	35	60.5	89	11.5	1.6	4-16	4.5	6.9
		300	152						66.5	95	14.5	1.6	4-16	4.8	7.7
		600	165						66.5	95	14.5	6.4	4-16	5.6	7.8
3/4	20	150	117	163	193	100	125	43	70	99	13	1.6	4-16	6.9	9.8
		300	178						82.5	118	16	1.6	4-20	7.7	11.3
		600	190						82.5	118	16	6.4	4-20	7.8	12.5
1	25	150	127	193	250	125	160	51	79.5	108	14.5	1.6	4-16	9.8	13.5
		300	203						89	124	17.5	1.6	4-20	11	16.8
		600	216						89	124	17.5	6.4	4-20	12.5	17.5
11/4	32	150	140	250	250	160	160	63.5	89	118	16	1.6	4-16	13.5	19.5
		300	216						98.5	133	19.5	1.6	4-20	16.8	21.2
		600	229						98.5	133	21	6.4	4-20	17	23.5
11/2	40	150	165	250	291	160	180	73	98.5	127	17.5	1.6	4-16	19.5	28.5
		300	229						114.5	156	21	1.6	4-22	21.2	32.6
		600	241						114.5	156	22.5	6.4	4-22	23.5	38.5
2	50	150	178	291	312	180	200	92	120.5	152	19.5	1.6	4-20	28	30.3
		300	267						127	165	22.5	1.6	8-20	32.6	35
		600	292						127	165	25.5	6.4	8-20	38.8	42.2
