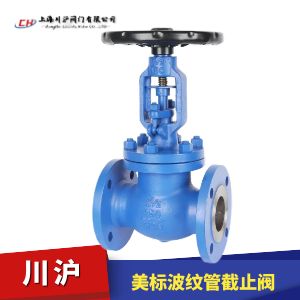

WJ41H美标波纹管截止阀可广泛应用于石油、化工、制药、电力、冶金等行业。
产品特点：
1、波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。
3、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
| 设计标准 | ANSI 16.34 |
|---|---|
| 结构长度 | ANSI B 16.10 |
| 连接法兰 | ANSI B 16.5 |
| 试验和检验 | API 598 |
| 公称压力 | PN | Mpa | |
|---|---|---|---|
| 试验压力 | 强度试验 | 1.5×PN | |
| 密封试验 | 1.1×PN | ||
| 气密封试验 | 0.6 | ||
| 波纹管组件试验 | 1.5×PN | ||
| 适用温度 | -196℃~600℃ | ||

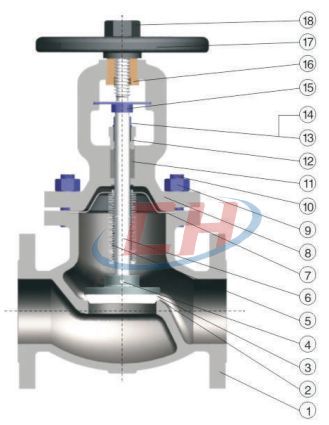

| 序号 | 名称 | 材质Material |
|---|---|---|
| 1 | 阀体 | WCB、CF8、CF8M |
| 2 | 阀座 | 304、Stellite |
| 3 | 阀辩 | 2Cr13、F304、F316 |
| 4 | 轴销 | SS304、SS316 |
| 5 | 波纹管组件 | SS304、SS316L |
| 6 | 阀杆 | 20Cr13、F304、F316 |
| 7 | 垫片 | 柔性石墨+不锈钢 |
| 8 | 阀盖 | WCB、CF8、CF8M |
| 9 | 六角螺母 | ASTM A194-2H、A194-8 |
| 10 | 双头螺栓 | ASTM A193-B7、A193-B8 |
| 11 | 填料 | 柔性石墨 |
| 12 | 压板 | WCB、CF8 |
| 13 | 千斤螺栓 | ASTM A193-B7、A193-B8 |
| 14 | 六角螺母 | ASTMA194-2H、A194-8 |
| 15 | 定位片 | 铜合金、D2、BL2 |
| 16 | 阀母 | 碳钢 |
| 17 | 手轮 | 45# |
| 18 | 并帽 | 45# |

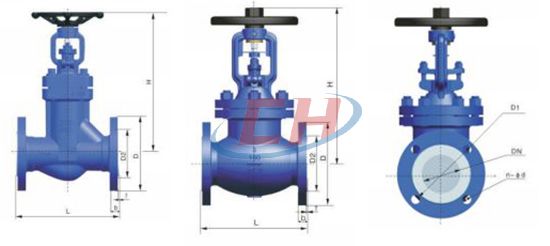

| 材质 | 口径?DN | 主要连接尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| 总长(L) | 外圆(D) | 中心(D1) | 水线(D2) | 法兰厚(b) | 水线厚(f) | n-?φd | ||
| 150Lb | ||||||||
| A105 | 1/2 " | 108 | 89 | 60.5 | 35 | 12 | 2 | 4-?φ15 |
| 3/4 " | 117 | 98.5 | 70 | 43 | 13 | 2 | 4-?φ16 | |
| 1" | 127 | 108 | 79.5 | 51 | 14 | 2 | 4-?φ16 | |
| 1-1/2" | 165 | 127 | 98.5 | 73 | 17.5 | 2 | 4-?φ16 | |
| A105 WCB |
2" | 203 | 152 | 120. | 92 | 19 | 2 | 4-?φ19 |
| WCB | 2-1/2" | 216 | 178 | 140 | 105 | 22 | 2 | 4-?φ19 |
| 3" | 241 | 190 | 152 | 127 | 24 | 2 | 4-?φ19 | |
| 4" | 292 | 229 | 191 | 157 | 24 | 2 | 8-?φ19 | |
| 5" | 356 | 254 | 216 | 186 | 25.4 | 2 | 8-?φ22 | |
| 6" | 406 | 279 | 242 | 216 | 25.4 | 2 | 8-?φ22 | |
| 8" | 495 | 343 | 298.5 | 270 | 29 | 2 | 8-?φ22 | |
| 10" | 622 | 406 | 362 | 324 | 31 | 2 | 12-?φ25 | |
| 12" | 698 | 483 | 432 | 381 | 32 | 2 | 12-?φ25 | |
| 14" | 787 | 535 | 476 | 413 | 35 | 2 | 12-?φ29 | |
| 16" | 914 | 595 | 540 | 470 | 37 | 2 | 16-?φ29 | |
