上海川沪阀门有限公司

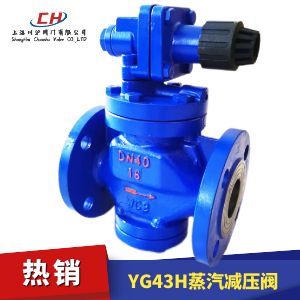

YG43H型蒸汽减压阀图片

YG43H型蒸汽减压阀 型号:YG43H

YG43H型蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

特点
1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。?
3、改进了密封面结构,延长了密封面寿命。

YG43H型蒸汽减压阀 技术参数

公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa) 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.04-0.6 0.04-1.0
压力特性偏差(Mpa)△Pp2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
小压差(Mpa) 0.05 0.07
渗漏量 GB12245-1989

YG43H型蒸汽减压阀 零部件参数

零件名称 零件材料
阀体阀盖底盖 WCB
阀座阀瓣 2Cr13
缸套活塞 铝铁青铜
膜片 PH15-7Mo
活塞环 对位聚苯
导阀座导阀瓣 2Cr13
主阀弹簧 50CrVA
导调主弹簧 50CrVA
调节弹簧 60Si2Mn

YG43H型蒸汽减压阀 结构图

YG43H型蒸汽减压阀结构图

YG43H型蒸汽减压阀 外形尺寸

公称通径
DN
外形尺寸 连接尺寸
L H H1 PN1.0MPa PN1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 414 45 12 95 65 414 45 14
20 140 160 65 105 75 414 55 14 105 75 414 55 14
25 150 168 68 115 85 414 65 14 115 85 414 65 14
32 180 185 75 135 100 418 78 16 135 100 418 78 16
40 180 185 78 145 110 418 85 16 145 110 418 85 16
50 200 193 88 160 125 418 100 16 160 125 418 100 16
65 230 208 98 180 145 418 120 18 180 145 418 120 18
80 260 228 117 195 160 418 135 18 195 160 818 135 20
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要YG43H型蒸汽减压阀产品详细样本。
  • 碳钢蒸汽减压阀
  • 碳钢蒸汽减压阀
    碳钢蒸汽减压阀(材质碳钢、法兰连接、适合蒸汽场合减压使用)
  • 不锈钢蒸汽减压阀
  • 不锈钢蒸汽减压阀
    不锈钢蒸汽减压阀(材质不锈钢、法兰连接、适合蒸汽场合)
  • 大口径蒸汽减压阀
  • 大口径蒸汽减压阀
    大口径蒸汽减压阀(材质碳钢、法兰连接、适合蒸汽场合减压使用)
  • 大口径蒸汽减压阀
  • 大口径蒸汽减压阀
    大口径蒸汽减压阀(材质碳钢、法兰连接、适合蒸汽场合减压使用)
  • 高灵敏度蒸汽减压阀
  • 高灵敏度蒸汽减压阀
    高灵敏度蒸汽减压阀(材质碳钢、法兰连接、适合蒸汽场合减压)
  • 高灵敏度蒸汽减压阀
  • 高灵敏度蒸汽减压阀
    高灵敏度蒸汽减压阀(材质碳钢、高灵敏度、适合蒸汽场合减压)
  • YG43H蒸汽减压阀
  • YG43H蒸汽减压阀
    YG43H蒸汽减压阀(材质碳钢、高灵敏、适合蒸汽场合减压)
  • 内螺纹蒸汽减压阀
  • 内螺纹蒸汽减压阀
    内螺纹蒸汽减压阀(材质碳钢、螺纹连接、适合蒸汽场合减压)

YG43H型蒸汽减压阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

YG43H型蒸汽减压阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
