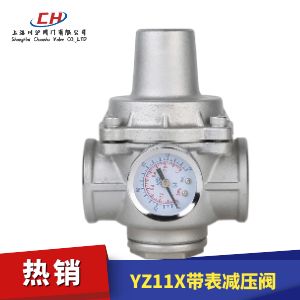

YZ11X带表支管减压阀用途：本厂生产的带表支管减压阀主要用于各种建筑给水系统消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可?；に械乃泛推渌骶?。带表支管减压阀特点：采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。耐脏防水垢，不需过滤器，不需旁通管，配管极其简单，能节省大量空间和配管成本。出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。极佳的水力特性，压力损失小，减压比可达成10:1以上?？陕愣嘀旨跹挂?，特别适用于支管减压系统。
| 产品名称 | 不锈钢带表支管减压阀（带表） |
|---|---|
| 产品型号 | YZ11X-16P |
| 连接方式 | 标准RC螺纹市场通用 |
| 产品材质 | 不锈钢304 |
| 工作温度 | 0℃~80℃ |
| 产品压力 | 1.6MPA |
| 工作介质 | 水 |
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 底盖 | 304 |
| 密封 | NBR |
| 阀瓣 | 304 |
| 调节螺丝 | 304 |
| 膜片 | NBR编织夹层 |
| 弹簧 | 60si2mna镀镍 |
| 调节螺母 | 铜 |
| 膜片平垫 | 304 |
顺时针旋转一字调节螺丝出口压力逐渐升高到所需压力停止旋转。（出口最大压力为0.55MPA，大过该压力后调节螺丝很难再旋下去，过度用力会使膜片破损）
逆时针旋转一字调节螺丝出口压力逐渐降低到所需压力停止旋转。（需要降压时逆时针旋转一字调节螺丝，出口压力是不会变化的需要阀后泄压才能使压力降）
注：当出口压力升高时由于弹簧压缩旋转调节会较为吃力，如出现卡死不能旋转现象后，可将阀前后压力泄掉，继续调节到所需要的压力（旋转两圈半大约为0.1MPA）
我司出厂测试压力，出口压力设定为0.2MPA（压力范围：进口压力1.3MPA-0.3MPA，出口压力0.55MPA-0.1MPA）
当进口压力为1.6MPA出口压力为0.5MPA时，请与厂家说明可加厚膜片加强使用寿命。
| 公称通径DN | 外 形 尺 寸 | ||
|---|---|---|---|
| 高度 | 长度 | 宽度 | |
| 15 | 110 | 76.5 | 75 |
| 20 | 110 | 76.5 | 75 |
| 25 | 125 | 85 | 82 |
| 32 | 137 | 98 | 82 |
| 40 | 147 | 102 | 85 |
| 50 | 183 | 117 | 99 |
