上海川沪阀门有限公司

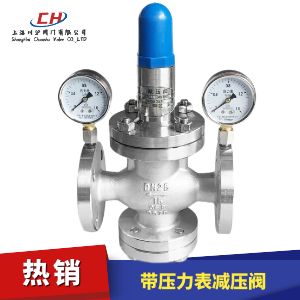

Y42X型带压力表减压阀图片

Y42X型带压力表减压阀 型号:Y42X

Y42X型带压力表减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。 本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。

使用范围
Y42X型带压力表减压阀适用于水和非腐蚀性液体介质的管路。

Y42X型带压力表减压阀 技术参数

公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa)* 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
高进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃

Y42X型带压力表减压阀 零部件参数

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn

Y42X型带压力表减压阀 结构图

Y42X型带压力表减压阀结构图

Y42X型带压力表减压阀 外形尺寸

公称通径DN 外 形 尺 寸
L H Hl
15 160 225 90
20 160 265 98
25 180 265 110
32 200 265 110
40 220 320 125
50 250 320 125
65 280 325 130
80 310 385 160
100 350 385 170
125 400 430 200
150 450 430 210
200 500 560 240
250 650 690 290
300 800 800 335
350 850 880 375
400 900 980 405
450 900 1100 455
500 950 1130 465
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要Y42X型带压力表减压阀产品详细样本。
  • 带压力表减压阀
  • 带压力表减压阀
    带压力表减压阀(材质碳钢、法兰连接、适合走水场合减压使用)
  • 带压力表减压阀
  • 带压力表减压阀
    带压力表减压阀(材质碳钢、法兰连接、适合走水场合减压使用)

Y42X型带压力表减压阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

Y42X型带压力表减压阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
