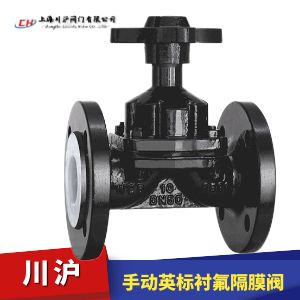

英标衬氟隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
公称通径：DN15 ~ DN400
公称压力：PN6、PN10、PN16
连接方式：法兰式、快装、内螺纹、双由令
控制方式：开关型（ON-OFF）、调节阀（输入信号4-20mA或者1-5VDC）
驱动形式：手动、气动、电动等

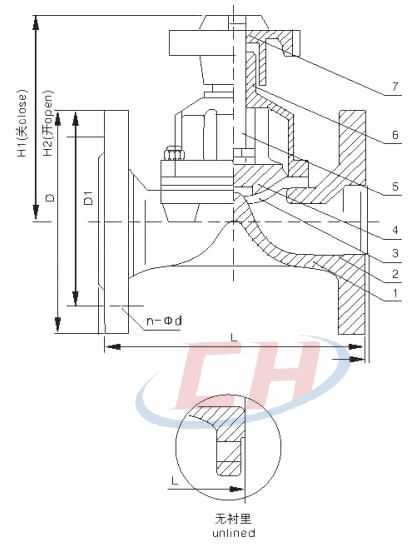

| NO. | 名称 Nam |
材质 Maletia |
|---|---|---|
| 1 | 阀体 Body |
铸铁、碳钢、不锈钢 Cast iron. Carbon?steel?and stainless steel |
| 2 | 阀盖 Bonnet |
铸铁、碳钢、不锈钢 Cast iron. Carbon?steel?and stainless steel |
| 3 | 衬里 Lining |
无衬里、氟塑料 Unlined.Fluoroplastics |
| 4 | 隔膜 Diaphragm |
氟塑料 Fluoroplastics |
| 5 | 阀瓣 Valve plate |
铸铁 Cast iron |
| 6 | 阀杆 Stem |
碳钢、不锈钢 Carbon steel and stainless steel |
| 7 | 手轮 Hand?wheel |
铸铁 Cast?iron |
| 材 料 | 代号 | 适用温度 | 适用介质 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种 有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种 有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强 腐蚀性介质。 |
| 聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增强聚丙烯 | RPP | ≤100℃ | 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机 酸、无机酸、无机溶剂等。 |
| 聚烯烃 | PO | ≤100℃ | 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送，对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性，防静电、无毒 |
| 铸铁，无衬里 | ≤100℃ | 非腐蚀性介质 Non ??corrosive ??medium |
|
| 不锈钢，无衬里 | ≤150℃ | 一般腐蚀性介质 | |
| 丁基胶(B级) | IIR | ≤120℃ | 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。 |
| ★天然胶(Q级) ? | NR | ≤85℃ | 净化水、无机盐、稀释无机酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然胶相似的耐酸、碱性能，用于低压蒸汽、热水、 冷水性能极为良好。 |
| 氯丁胶 | CR | ≤85℃ | 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。 |
| 丁腈胶 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能与天然胶相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品，耐燃、耐热性，但不耐石油类和芳烃。 |
| 氟橡胶 | FKM | ≤150℃ | 具有类似氟塑料的耐腐蚀性能，在浓酸、强氧化性能中极 稳定，在有机溶剂和碱溶液中稳定。 |
| 硅橡胶 | SI | ≤200℃ | 耐高温，电绝缘性能优良，耐磨性良好，能耐稀酸， 稀碱、盐、水腐蚀，不耐汽油、煤油等石油产品腐蚀。 |
| DN | 公称压力 | 工作压力 | L | D | D1 | n- φ | f | H1 | H2 | D0 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 90 | 99 | 66 | 2 |
| 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 103 | 66 | 3 | ||
| 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 66 | 4 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 96 | 6.5 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 156 | 96 | 7.5 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 118 | 10 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 | 16 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 198 | 273 | 230 | 23.5 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 266 | 320 | 280 | 34 | ||
| 125 | 356 | 250 | 210 | 8-18 | 3 | 319 | 386 | 280 | 44 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 380 | 453 | 368 | 67.5 | ||
| 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 506 | 626 | 400 | 141.5 | |
| 250 | 635 | 395 | 350 | 12-22 | 5 | 598 | 734 | 500 | 229 | ||
| 300 | 0.4 | 749 | 445 | 400 | 12-22 | 5 | 698 | 778 | 560 | 321 | |
| 350 | 787 | 505 | 460 | 16-22 | 5 | 723 | 883 | 560 | 360 | ||
| 400 | 0.25 | 914 | 565 | 515 | 16-26 | 5 | 868 | 1078 | 640 | 584 |
