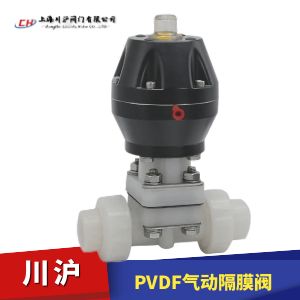

PVDF气动由令隔膜阀的特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。内腔隔开件是採用橡胶或塑料等软质密封制作的隔膜，密封性较好。
公称通径：DN15 ~ DN100
公称压力：PN6、PN10
连接方式：法兰式、快装、内螺纹、双由令
控制方式：开关型（ON-OFF）、调节阀（输入信号4-20mA或者1-5VDC）
驱动形式：手动、气动、电动等
| NO. | 名称Name | 材质Material |
|---|---|---|
| 1 | 阀体 Body |
PVDF |
| 2 | 隔膜 Diaphragm |
F46 |
| 2a | 拷贝 Copy |
PVDF |
| 3 | 阀 瓣 Disc |
PVDF |
| 4 | 阀盖 Cover |
PVDF |
| 5 | 阀杆 Stem |
2Cr13 |
| 6 | 阀杆螺母 Stem nut |
HPb59-1 |
| 7 | 气缸 Cylinder |
铝合金 Aluminium alloy |
| 8 | 并帽 Cap |
304 |
| 材 料 | 代号 | 适用温度 | 适用介质 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种 有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种 有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强 腐蚀性介质。 |
| 聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增强聚丙烯 | RPP | ≤100℃ | 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机 酸、无机酸、无机溶剂等。 |
| 聚烯烃 | PO | ≤100℃ | 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送，对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性，防静电、无毒 |
| 铸铁，无衬里 | ≤100℃ | 非腐蚀性介质 Non ??corrosive ??medium |
|
| 不锈钢，无衬里 | ≤150℃ | 一般腐蚀性介质 | |
| 丁基胶(B级) | IIR | ≤120℃ | 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。 |
| ★天然胶(Q级) ? | NR | ≤85℃ | 净化水、无机盐、稀释无机酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然胶相似的耐酸、碱性能，用于低压蒸汽、热水、 冷水性能极为良好。 |
| 氯丁胶 | CR | ≤85℃ | 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。 |
| 丁腈胶 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能与天然胶相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品，耐燃、耐热性，但不耐石油类和芳烃。 |
| 氟橡胶 | FKM | ≤150℃ | 具有类似氟塑料的耐腐蚀性能，在浓酸、强氧化性能中极 稳定，在有机溶剂和碱溶液中稳定。 |
| 硅橡胶 | SI | ≤200℃ | 耐高温，电绝缘性能优良，耐磨性良好，能耐稀酸， 稀碱、盐、水腐蚀，不耐汽油、煤油等石油产品腐蚀。 |
| NPS(In) | DN(mm) | PN( MPa) | size(mm)standard | reference | |||
|---|---|---|---|---|---|---|---|
| L | D1 | A | H | W(kg) | |||
| 1/2 | 15 | 0.6 | 196 | 20 | 110 | 195 | 2 |
| 3/4 | 20 | 0.6 | 221 | 25 | 110 | 200 | 2.3 |
| 1 | 25 | 0.6 | 234 | 32 | 110 | 210 | 2.5 |
| 11/4 | 32 | 0.6 | 255 | 40 | 140 | 228 | 3 |
| 11/2 | 40 | 0.6 | 284 | 50 | 140 | 240 | 5 |
| 2 | 50 | 0.6 | 321 | 63 | 170 | 290 | 8 |
