上海川沪阀门有限公司

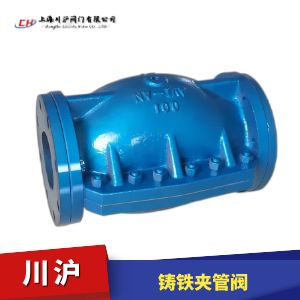

铸铁管夹阀图片

铸铁管夹阀 型号:GJ841X

GJ841X铸铁管夹阀由阀体、橡胶管套、阀盖等零件组成。控制介质未输入时,橡胶管套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态.因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时,橡胶管套在介质压力下变形截流。
①本阀门在管道上任意安装,没有介质流向限制。
②本阀门维护成本低,只需根据实际使用情况更换橡胶管套。

铸铁管夹阀 技术参数

阀体材质 铝合金
公称通径 DN40~DN300
公称压力 PN6 bar
阀门类型 直通式
连接方式 法兰连接
适用工况

中等浓度的酸、任意浓度的碱盐、浆料,易结垢、含颗粒的介质

驱动方式 压缩气源
控制方式 开关型、调节型

铸铁管夹阀 优点

1、全通径,无流量限制

2、在中心线关闭,提高阀套寿命

3、仅阀套与介质接触,仅有一个易磨损部件

4、自清洁功能,不卡塞

5、阀套材料有多种选择,满足介质需要

6、坚固的设计,维修服务间隔延长

7、专为含有腐蚀性、研磨性的工况设计

夹管阀内胆是夹管阀中唯一与介质接触的部件,是夹管阀中最重要的部件,是夹管阀的“核心所在”,是任何夹管阀耐磨、耐腐蚀、承压和抗曲挠等多种冋题的关键所在。夹管阀的质量取决于内胆的质量。上海川沪阀门夹管阀内胆采用顶级原料,先进技术工艺保证了其高耐磨、强防腐和更长的使用寿命。

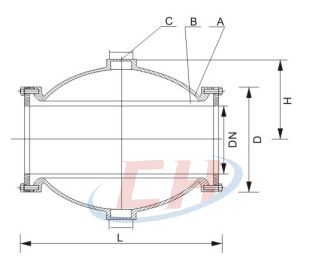

铸铁管夹阀 结构图

铸铁管夹阀结构图

铸铁管夹阀 安装尺寸

公称通径
(DN)
外形尺寸 法兰标准
L H 1 D
20 155 70 75 105 PN10
25 160 75 155 70 PN10
40 190 85 110 145 PN10
50 210 95 125 160 PN10
65 250 115 145 180 PN10
80 300 130 160 195 PN10
100 350 185 180 215 PN10
150 500 245 240 280 PN10
220 550 270 295 335 PN10
250 560 285 350 390 PN10
300 706 365 400 440 PN10

铸铁管夹阀 注意事项

◆更换内衬套、清洁夹管阀或进行其它任何操作之前,一定要关闭气源供应,并要断开近制气的连接。

◆在夹管阀运行时,一定要确保身体部位、工具或其它特体与之接触。

◆在阀门接触到到输送介质/产品之前,要了解并遵照安全数据表中的说明。

◆当介质的输送温度较高时,不要触摸夹管阀(有造成灼伤的危险)

◆只有在设备已经关机并处于无压状态时,允许拆卸夹管阀。

◆为防止夹管阀的最大允许工作压力/控制压力过载,设备中须安装配备压力限制器和安全阀。

◆不稳定气体,不能作工作介质使用。

◆请注意,应用的介质或随夹管阀应用环境的不同,有产生静电的可能。

◆选用夹管阀材料,除要考虑阀门本身的使用寿命,还要考虑驱动部件(气路控制、电磁阀等),一旦内衬套发生损坏,介质有可能进入到控制线路中去。

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要铸铁管夹阀产品详细样本。
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质碳钢、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铸铁、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铝合金、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铸铁、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铸铁、法兰连接、配精小型电动执行器、调节型、电压AC220V)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铸铁、法兰连接、配双作用或单作用气缸、带控制附件)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铝合金、法兰连接、配双作用或单作用气缸、带控制附件)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铝合金、法兰连接、一体化设计、重量轻结构紧凑)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铝合金、法兰连接、一体化设计、重量轻结构紧凑、配电磁阀)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质碳钢、法兰连接、一体化设计、重量轻结构紧凑)
  • 手动管夹阀
  • 管夹阀
    手动管夹阀(材质铸铁、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
  • 手动管夹阀
  • 管夹阀
    手动管夹阀(材质铝合金、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
  • 手动管夹阀
  • 管夹阀
    手动管夹阀(材质碳钢、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
  • 手动隔膜阀
  • 管夹阀
    手动隔膜阀(材质铸铁、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
  • 手动隔膜阀
  • 管夹阀
    手动隔膜阀(材质铸铁、法兰连接、带手轮、四氟衬套、可根据现场介质选用)
  • 气动隔膜阀
  • 管夹阀
    气动隔膜阀(材质铸铁、法兰连接、橡胶衬套,配气缸带手动,带限位开关)
管夹阀说明书 下载

铸铁管夹阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

铸铁管夹阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
