上海川沪阀门有限公司

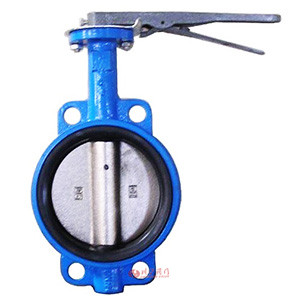

软密封蝶阀图片

软密封蝶阀 型号:D71X/D71F/D71J

软密封蝶阀是由手柄和蝶阀组成,连接方式为对夹连接。选用不同的密封介质可以适用于不同的场合,密封面有丁晴橡胶(适用温度≤80℃)、聚四氟乙烯(适用温度≤150℃),广泛适用于液体、粉体、和颗粒物场合。选用衬氟对夹蝶阀可以使用在腐蚀性高的场合。因为驱动力为手柄,使用在口径较小的场合。

执行机构选型
软密封蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动对夹蝶阀(开关型和调节型控制信号4-20mA)和气动对夹蝶阀(开关型和调节型控制信号4-20mA)

软密封蝶阀 零部件参数

零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

软密封蝶阀 性能参数

设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动

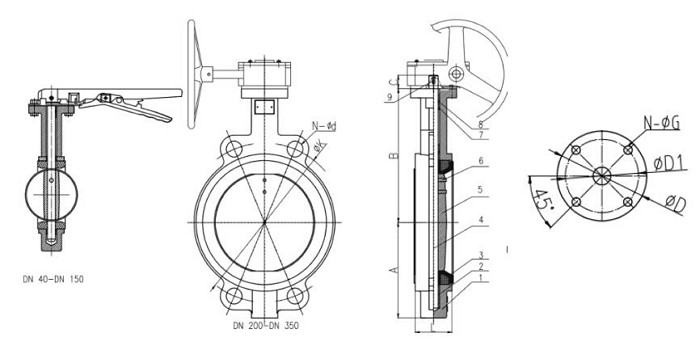

蜗轮软密封蝶阀 结构图

软密封蝶阀结构图

软密封蝶阀 安装尺寸

SIZE A B C L DIN PN 10 DIN PN 16 ANSI 150LB JIS 10K ISO 5211 Top
mm in ?K N-?d ?K N-?d ?K N-?d ?K N-?d ?D ?D1 N-?G Flange
40 1.5" 67 141 32 33 110 4-?18 110 4-?18 98.5 4-?16 105 4-?19 65 50 4-?8 F05
50 2" 67 141 32 43 125 4-?18 125 4-?18 120.6 4-?19 120 4-?19 65 50 4-?8 F05
65 2?" 75 151 32 46 145 4-?18 145 4-?18 139.7 4-?19 140 4-?19 65 50 4-?8 F05
80 3" 95 160 32 46 160 8-?18 160 8-?18 152.4 4-?19 150 8-?19 65 50 4-?8 F05
100 4" 111 180 32 52 180 8-?18 180 8-?18 190.5 8-?19 175 8-?19 90 70 4-?10 F07
125 5" 129 193 32 56 210 8-?18 210 8-?18 215.9 8-?22.4 210 8-?23 90 70 4-?10 F07
150 6" 142 207 32 56 240 8-?22 240 8-?22 241.3 8-?22.4 240 8-?23 90 70 4-?10 F07
200 8" 170 240 45 60 295 8-?22 295 12-?22 298.4 8-?22.4 290 12-?23 125 102 4-?12 F10
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要软密封蝶阀产品详细样本。
  • 蝶阀
  • 蝶阀
    蝶阀(材质不锈钢、对夹连接、橡胶密封、带手柄)
  • 蝶阀
  • 蝶阀
    蝶阀(材质碳钢、对夹连接、四氟密封、带手柄)
  • 粉体蝶阀
  • 蝶阀
    粉体蝶阀(材质铝合金、法兰连接、橡胶密封、带手柄)
  • 蝶阀
  • 蝶阀
    蝶阀(材质碳钢、法兰连接、橡胶密封、带手柄和手轮)
  • 对夹式通风蝶阀
  • 蝶阀
    对夹式通风蝶阀(阀体材质碳钢、对夹连接、带蜗轮箱)
  • 法兰式通风蝶阀
  • 蝶阀
    法兰式通风蝶阀(阀体材质碳钢、法兰连接、带蜗轮箱)
  • 对夹蝶阀
  • 蝶阀
    对夹蝶阀(阀体材质碳钢、橡胶密封、对夹式)
  • 信号蝶阀
  • 蝶阀
    信号蝶阀(阀体材质碳钢、橡胶密封、带信号、带蜗轮箱)
  • 三偏心蝶阀
  • 蝶阀
    三偏心蝶阀(材质碳钢、金属硬密封、法兰连接、带蜗轮箱)
  • 伸缩蝶阀
  • 蝶阀
    伸缩蝶阀(阀体材质碳钢、法兰连接、带伸缩节、带蜗轮箱)

软密封蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

软密封蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
