| 阀体材质 | WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢 |
|---|---|
| 公称通径 | DN15-350mm |
| 压力范围 | 1.6、4.0、6.4Mpa |
| 阀盖形式 | 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃) |
| 适用介质 | 水、蒸汽、石油、天然气等 |
| 执行机构 | 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作) |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

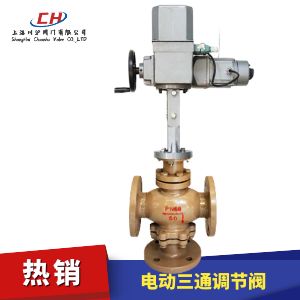

ZAZQ、ZAZX型电动三通调节阀，是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一，它以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mA DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径合流阀代替。
| 公称通径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||||
| 公称压力?MPa | 1.6?4.0?6.0 | ||||||||||||
| 流量特性 | 直线 | ||||||||||||
| 执 行 机 构 |
Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | DKZ-510 | |||||||
| Ⅲ型 | DKZ-510C | DKZ-310C | DKZ-410C | DKZ-510C | DKZ-510C | ||||||||
| 出轴推力（N） | 4000 | 4000 | 6400 | 16000 | 16000 | ||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 上阀盖型式 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | |
| 允许压差（MPa） | 普通式（常温型），热片式（中温型） | ||||||||||||
| 介质温度℃ | -40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃ | ||||||||||||
| 可调比 | 30:1 | ||||||||||||
| 法兰标准 | 铸铁按JB78-59，铸钢按JB79-59 | ||||||||||||
| 输入阻抗 | Ⅱ型：200 Ⅲ型：250 | ||||||||||||
| 出厂状态 | 电开（对上阀座而言），如需电关，订货时应注明 | ||||||||||||
| 项目 | 指标值 | |
| 基本误差％ | ≤±3.5 |
|
| 回差％ | ≤2.5 | |
| 死区％ | ≤3.0 | |
| 始终点偏差％ | 电开、电关 | ±2.5 |
| ±2.5 | ||
| 允许泄量L/H | 符合JB/T7387-94Ⅲ级小于阀的额定容量×10-3 | |

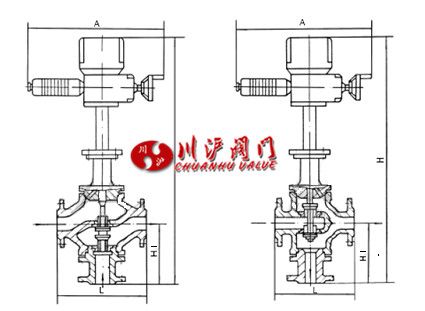

| 公称 通径 DN |
A | L | H | H1 | |||||||||||
| 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | PN1.6 | PN4.0 | PN6.4 | |||
| 普通型 | 热片型 | 普通型 | 热片型 | ||||||||||||
| 25 | 520 | 490 | 185 | 190 | 200 | 715 | 865 | 140 | 150 | 160 | |||||
| 32 | 520 | 490 | 200 | 210 | 210 | 721 | 871 | 150 | 160 | 170 | |||||
| 40 | 520 | 490 | 220 | 230 | 235 | 733 | 883 | 160 | 170 | 180 | |||||
| 50 | 520 | 490 | 250 | 255 | 265 | 748 | 898 | 180 | 190 | 200 | |||||
| 65 | 520 | 520 | 275 | 285 | 295 | 839 | 999 | 200 | 220 | 220 | |||||
| 80 | 520 | 520 | 305 | 310 | 320 | 872 | 1032 | 842 | 1002 | 225 | 250 | 265 | 210 | 230 | 240 |
| 100 | 520 | 520 | 350 | 355 | 370 | 896 | 1056 | 846 | 1006 | 245 | 275 | 285 | 220 | 250 | 260 |
| 125 | 520 | 520 | 410 | 425 | 440 | 947 | 1162 | 897 | 1112 | 284 | 320 | 325 | 260 | 300 | 300 |
| 150 | 520 | 520 | 450 | 460 | 475 | 947 | 1162 | 897 | 1112 | 305 | 340 | 340 | 280 | 320 | 320 |
| 200 | 520 | 520 | 550 | 560 | 570 | 965 | 1180 | 905 | 1120 | 350 | 400 | 410 | 320 | 380 | 380 |
| 250 | 520 | 520 | 670 | 740 | 750 | ||||||||||
| 300 | 520 | 520 | 770 | 805 | 820 | ||||||||||
