上海川沪阀门有限公司

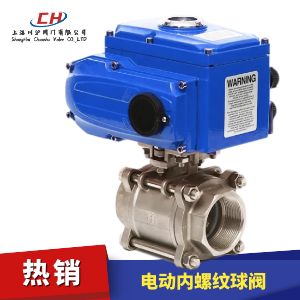

电动内螺纹球阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN10~100mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
执行机构 普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动内螺纹球阀 型号:CHQ911F/CHQ911PPL/CHQ911H

电动内螺纹球阀是一种转角90°的旋转类球阀,电动三片式内螺纹球阀连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~150℃(密封圈为聚四氟乙烯)或-29~250℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

电动执行机构选型
电动内螺纹球阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动内螺纹球阀 技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体、二片是精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1
配置执行机构 可配HQ、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动内螺纹球阀 零部件参数

连接方式 内螺纹连接 对焊连接
零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增强聚四氟乙烯、对位聚苯
适用工况 适用介质 水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐
蚀介质
水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐蚀介质
适用温度 -29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)

电动内螺纹球阀 性能规范

公称通径DN(mm) DN15-100
公称压力 PN(MPa) 1.6 2.5 4.0 6.4
试验压力 强度试验 15.0 24.0 37.5 48.0
密封试验 11.0 17.6 27.5 35.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动内螺纹球阀 结构图

电动内螺纹球阀 结构图

电动内螺纹球阀 外形尺寸

通径DN 英寸" 连接尺寸
mm inch D L(mm) H 管螺纹G B 重量(Kg)
10 3/8 10 60 57 3/8″ 95 0.34
15 1/2 15 75 68 1/2″ 110 0.47
20 3/4 20 80 70 3/4″ 110 0.68
25 1 25 90 80 1″ 140 1.2
32 11/4 32 110 85 11/4″ 140 1.9
40 11/2 38 125 100 11/2″ 180 2.7
50 2 50 144 110 2″ 180 3.9
65 21/2 64 186 130 21/2″ 200 7.1
80 3 78 206 150 3″ 250 11.5
100 4 98 240 170 4″ 250 20.5
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动内螺纹球阀产品详细样本。
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、低平台、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、高平台球阀、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、高平台球阀、法兰连接、配防爆型电动执行器、开关型带无源触点反馈)
  • 电动球阀
  • 电动球阀
    电动球阀(材质不锈钢、高平台球阀、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质不锈钢、法兰连接、配防爆型电动执行器、开关型带无源触点反馈)
  • 电动塑料球阀
  • 电动球阀
    电动塑料球阀(材质UPVC、双由令连接、配AC220V或DC24V电动执行器、开关型)
  • 电动内螺纹球阀
  • 电动球阀
    电动内螺纹球阀(材质不锈钢、内螺纹连接、三片式球阀、高平台连接、配开关型电动执行器)
  • 电动内螺纹球阀
  • 电动球阀
    电动内螺纹球阀(材质不锈钢、内螺纹连接、三片式球阀、高平台连接、配开关型电动执行器)
  • 电动真空球阀
  • 电动球阀
    电动真空球阀(材质不锈钢、活套法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动卫生级球阀
  • 电动球阀
    电动卫生级球阀(材质不锈钢、卡箍连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通卫生级球阀
  • 电动球阀
    电动三通卫生级球阀(材质不锈钢、卡箍连接、配开关型电动执行器、带无源触点反馈)
  • 电动V型球阀
  • 电动球阀
    电动V型球阀(材质碳钢、V型球阀、配开关型电动执行器、带无源触点反馈)
  • 电动V型调节球阀
  • 电动球阀
    电动V型调节球阀(材质不锈钢、V型球阀、配调节型电动执行器、输入输出信号4-20mA)
  • 电动超薄球阀
  • 电动球阀
    电动超薄球阀(材质不锈钢、对夹式、配开关型电动执行器、带无源触点反馈)
  • 电动超薄球阀
  • 电动球阀
    电动超薄球阀(材质不锈钢、对夹式、配防爆型开关型电动执行器、带无源触点反馈)
  • 电动衬氟球阀
  • 电动球阀
    电动衬氟球阀(材质碳钢衬氟、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动衬氟球阀
  • 电动球阀
    电动衬氟球阀(材质不锈钢衬氟、法兰连接、配防爆开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质不锈钢、外螺纹连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质不锈钢、内螺纹连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质碳钢、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质不锈钢、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质碳钢、法兰连接、配防爆调节型电动执行器、输入输出信号4-20mA)
  • 电动高压球阀
  • 电动球阀
    电动高压球阀(材质不锈钢、三段式球阀、配开关型电动执行器、带无源触点反馈)
  • 电动高压球阀
  • 电动球阀
    电动高压球阀(材质不锈钢、三段式球阀、配对法兰、配开关型电动执行器、带无源触点反馈)
  • 电动高压球阀
  • 电动球阀
    电动高压球阀(材质锻钢、两段式球阀、配调节型电动执行器、输入输出信号4-20mA)
  • 电动高压球阀
  • 电动球阀
    电动高压球阀(材质不锈钢、三段式球阀、配调节型电动执行器、输入输出信号4-20mA)
  • 电动调节球阀
  • 电动球阀
    电动调节球阀(材质不锈钢、高平台球阀、配智能型调节型电动执行器、带遥控器)
  • 电动调节球阀
  • 电动球阀
    电动调节球阀(材质碳钢、法兰连接、配调节型电动执行器、输入输出信号4-20mA)

电动内螺纹球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电动内螺纹球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
