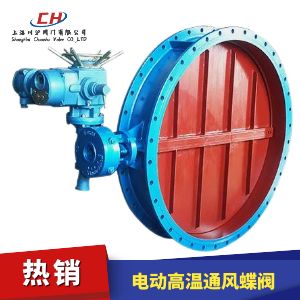

电动高温通风蝶阀为垂直板式中线蝶阀，阀体材质选用碳钢或不锈钢材料卷焊而成，适合低压、大口径、通风或尾气处理场合使用，与多回传型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。
附件选型
配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。
| 公称通径mm | 50～1200 |
|---|---|
| 公称压力(MPa) | PN0.1、0.25、0.6、1.0 |
| 介质温度℃ | -40～+450（钢板卷焊），+450以上（不锈钢板卷焊） |
| 转角范围 | 0-90度 |
| 流量特性 | 近似百分比 |
| 法兰标准 | GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品) |
| 配置执行机构 | 可配PSQ、HQ、UNIC、361RS、CHV等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
| 零件名称 | 材料 |
|---|---|
| 阀体 | 碳钢(卷焊焊接)、不锈钢(卷焊加工) |
| 蝶板 | 碳钢、不锈钢 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | PTFE、柔性石墨 |

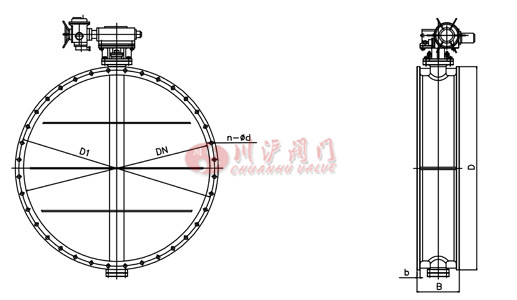

| DN | D1 | D | B | b | n-d |
|---|---|---|---|---|---|
| DN200 | 280 | 320 | 140 | 14 | 8—18 |
| DN250 | 335 | 375 | 140 | 14 | 12-18 |
| DN300 | 395 | 440 | 170 | 14 | 12-22 |
| DN400 | 495 | 540 | 190 | 16 | 16-22 |
| DN500 | 600 | 645 | 190 | 18 | 16-22 |
| DN600 | 705 | 755 | 210 | 20 | 20-26 |
| DN700 | 810 | 860 | 210 | 20 | 24-26 |
| DN800 | 860 | 900 | 210 | 20 | 24-30 |
| DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
| DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
| DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
| DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
| DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
| DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
| DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
| DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
| DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
| DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
| DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
| DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
| DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
| DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |
