上海川沪阀门有限公司
电动对夹蝶阀

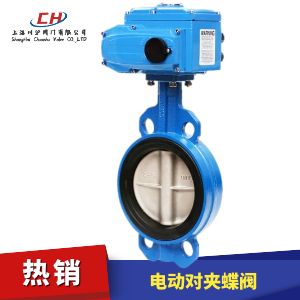

电动对夹蝶阀 型号:CHD971X/CHD971F/CHD973F/CHD973H

电动对夹蝶阀是一种转角90°的旋转类蝶阀,连接方式为对夹连接。输入控制信号(4-20mA或1-5VDC)及单项电源即可控制运转,具有功能强、体积小、性能可靠、配套简单、流通能力大,特别适用于介质是粘稠,含颗粒、纤维性质的场合??晒惴河τ糜谑称贰⒒繁?、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。

附件选型
电动对夹蝶阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动对夹蝶阀 技术参数

公称通径DN(mm) 50~1200
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动对夹蝶阀 零部件参数

底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套 铜合金、304、316
阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定销 25、35、45
上、下阀轴 2Cr13、304、316、316L
上轴套 铜合金、304、316
填料 聚四氟乙烯/柔性石墨
填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

电动对夹蝶阀 技术规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 空气、水、污水、蒸气、煤气、油品等

电动对夹蝶阀 结构图

电动对夹蝶阀 结构图

电动对夹蝶阀 外形尺寸

公称通径DN L L2 B2 H1 D1
50 161 40 42.6 297 92
65 161 40 45.6 310 106
80 161 40 45.6 331 122
100 188 40 51.6 348 150
125 268 40 55.6 428 177
150 268 40 55.6 447 204
200 268 40 59.6 481 260
250 268 40 67.6 520 314
300 268 40 77.6 548 370
350 268 40 79 583 422
400 268 40 105 615 473
450 268 40 112 819 526
500 268 40 129 847 577
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动对夹蝶阀产品详细样本。
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质不锈钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀(材质碳钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA)
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀(材质不锈钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、法兰连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀(材质碳钢、三偏心硬密封、对夹连接、配调节型电动执行器)
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀(材质碳钢、三偏心硬密封、法兰连接、配开关型电动执行器)
  • 电动塑料蝶阀
  • 电动蝶阀
    电动塑料蝶阀(材质UPVC、对夹连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动衬胶蝶阀
  • 电动蝶阀
    电动衬胶蝶阀(材质碳钢衬胶、对夹连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动衬氟蝶阀
  • 电动蝶阀
    电动衬氟蝶阀(材质碳钢衬氟、对夹连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动真空蝶阀
  • 电动蝶阀
    电动真空蝶阀(材质不锈钢、对夹连接、配开关型电动执行器,带无源触点反?。?/small>
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、配智能一体化电动执行器、带遥控器)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质不锈钢、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、带高温支架、适合高温烟气中使用)
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀(材质碳钢、四氟密封、配开关型电动执行器、带无源触点反?。?/small>
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀(材质不锈钢、四氟密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀(材质碳钢、四氟密封、配防爆型电动执行器、开关型带触点反馈)
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀(材质碳钢、三偏心硬密封、配防爆型电动执行器、开关型带触点反?。?/small>

电动对夹蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电动对夹蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
